Σύνοψη του προϊόντος:

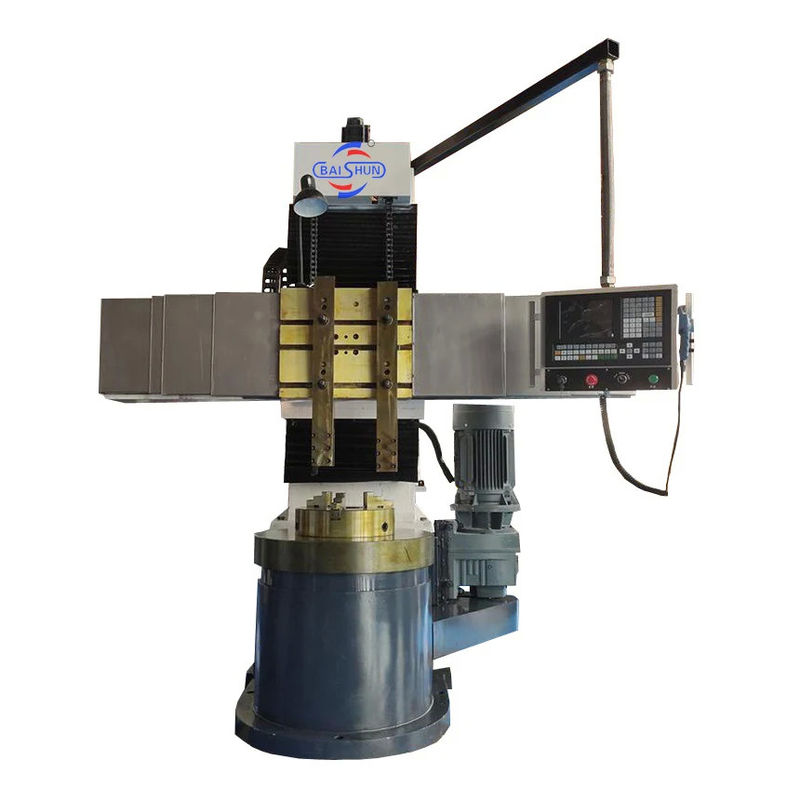

Το κάθετο εργαστήριο CNC, επίσης γνωστό ως κέντρο κάθετης στροφής, είναι ένα ισχυρό μηχάνημα που χρησιμοποιείται στη μεταλλουργία για να γυρίζει και να κόβει με ακρίβεια και αποτελεσματικότητα μεταλλικά εξαρτήματα.Με το κατακόρυφο σπινθήρα του που κρατά και περιστρέφει το εργασιακό κομμάτιΗ εταιρεία αυτή υπερέχει στην παραγωγή μεγάλων και βαρέων εξαρτημάτων, όπως τροχοτροχεία, ανεμογεννήτριες και αεροδιαστημικά εξαρτήματα.ειδικά εκείνες με υψηλή αναλογία όψεων.
Επιπλέον, ο κάθετος στρογγυλομηχανής CNC είναι εξοπλισμένος με προηγμένα χαρακτηριστικά αυτοματισμού, επιτρέποντας ελάχιστη ανθρώπινη παρέμβαση.συμπεριλαμβανομένης της στροφήςΠαρέχοντας ευελιξία, υψηλή ακρίβεια και αυτοματισμό, ο κάθετος στροφείο CNC έχει γίνει ένα απαραίτητο εργαλείο στις σύγχρονες διαδικασίες κατασκευής.
1Η συνολική διάταξη
Εργαλειομηχανή κυρίως από το τραπέζι, βάση του τραπεζιού, στήλη, δοκάρι, κατακόρυφη σύνθεση πλαίσιο μαχαίρι.ακατέργαστη επεξεργασία μετά από επεξεργασία γήρανσης (τεχνητή γήρανση και δονητική γήρανση)- ποιοτική και αξιόπιστη χύτευση χωρίς ρωγμές, πόρους, συρρίκνωση και λευκό ιστό του στόματος, χύτευση με φωτιά στιφάδο,επεξεργασία γήρανσης με σταθερή οργάνωση για να εξασφαλιστεί η χρήση της μηχανής κατά τη διάρκεια της σταθερότητας του πιστοποιητικού ποιότητας του προϊόντος για την παροχή αναφοράς ανάλυσης χημικής σύνθεσης του λιωμένου σιδήρου, θερμική επεξεργασία Έκθεση και καμπύλη χρόνου θερμικής επεξεργασίας.
2Ο κύριος κινητήρας.
Κύρια κίνηση κύρια κινητήρα, μέσω του κιβωτίου ταχυτήτων 16 ταχυτήτων για μετατροπή ταχύτητας.Τα γρανάζια στο κουτί είναι σβήστηκαν και γείτονες για να εξασφαλιστεί η ακρίβεια και η αποτελεσματικότητα της μετάδοσης και να μειωθεί ο θόρυβος και να μειωθεί η δόνηση.
3- Δουλειό.
Ο πίνακας αποτελείται από πίνακα, βάση του πίνακα, εξαρτήματα σπινθήρων και μηχανισμό μεταφοράς, πίνακα και βάση του πίνακα για τη συνολική επεξεργασία χύτευσης.Η επιφάνεια οδηγού τραπεζιού είναι ενσωματωμένη με μια πλάκα οδηγού από κράμα αλουμινίου και ένα έλαιο πίεσης εγχύεται μεταξύ των σιδηροτροχιών οδηγού για να σχηματιστεί μια δυναμική σιδηροτροχιά πίεσηςΈτσι το τραπέζι έχει χωρητικότητα, υψηλής ακρίβειας περιστροφή.
4- Φύγες.
Η δέσμη κινείται πάνω και κάτω από τη στήλη και αποτελείται από μηχανισμό τροφοδοσίας με μαχαίρι, μηχανισμό συμπίεσης δέσμης και υδραυλική συσκευή.Εγκαταστήστε ένα σύνολο από αυτόματη αντλία λιπαντικού λάδι στην δέσμη, ανάλογα με την ανάγκη λίπανσης της επιφάνειας του σιδηροδρόμου.
5.Κοντάστρωμα μαχαιριού
Ως προς τον άξονα Ζ, ο άξονας Ζ από την κίνηση του κινητήρα, μέσω του πλανητικού μειωτήρα για την αύξηση της ροπής,από τον ηλεκτρομαγνητικό διακόπτη συμπλέκτη ελέγχου δύο άξονες και κλειδώσει ο ένας τον άλλον για να επιτευχθεί μια ποικιλία από σύνθετες επεξεργασίες.
6Υδραυλικό σύστημα
Το υδραυλικό σύστημα περιλαμβάνει: το σύστημα δυναμικής πίεσης σε τραπέζι, το κύριο σύστημα μεταφοράς κίνησης, το σύστημα συμπίεσης δέσμης και το υδραυλικό σύστημα, το σύστημα υδραυλικής ισορροπίας κάθετου πλαισίου μαχαιριού.Το υδραυλικό σύστημα είναι απαραίτητο., λίπανση μηχανής, σταθερότητα σιδηροτροχιάς δυναμικής πίεσης, για να εξασφαλιστεί η σταθερότητα του υδραυλικού συστήματος και η εναλλακτικότητα.
- Δεν ξέρω.
Παράμετρος μηχανής
| Σχήμα |
CK518 |
CK5112Q |
CK5112A |
CK5116Q |
CK5120A |
CK5126A |
| Μέγιστη διάμετρος περιστροφής της κατακόρυφης στήριξης εργαλείου (mm) |
800 |
1200 |
1200 |
1600 |
2000 |
2600 |
| Διάμετρος τραπέζι εργασίας (mm) |
700 |
1000 |
1000 |
1400 |
1800 |
2200 |
| Μέγιστο ύψος του εργαστηρίου (mm) |
800 |
1000 |
1000 |
1200 |
1250 |
1400 |
| Μέγιστο βάρος του εργαστηρίου (kg) |
1500 |
1500 |
3200 |
3200 |
8000 |
8000 |
| Πεδίο ταχύτητας περιστροφής της επιφάνειας εργασίας (rpm) |
30-260 |
20-180 |
6.3-200 |
15-160 |
3.2-100 |
2.2-70 |
| Σειρά τροφοδοσίας |
Χωρίς βήματα |
Χωρίς βήματα |
Χωρίς βήματα |
Χωρίς βήματα |
Χωρίς βήματα |
Χωρίς βήματα |
| Πεδίο τροφοδοσίας για την ανάπαυση εργαλείου (mm/min) |
0.25-90 |
0.25-90 |
0.8-86 |
0.25-90 |
0.8-86 |
0.8-86 |
| Διάδρομος διασταυρούμενης δέσμης (mm) |
500 |
1000 |
650 |
1200 |
890 |
1090 |
| Οριζόντια διαδρομή της στήριξης εργαλείου (mm) |
500 |
700 |
700 |
900 |
1115 |
1400 |
| Πηγή κάθετης διαδρομής της στήριξης εργαλείου (mm) |
450 |
500 |
650 |
750 |
800 |
800 |
| Μέγεθος διατομής της ράβδου κοπής (mm) |
30*40 |
30*40 |
30*40 |
30*40 |
30*40 |
30*40 |
| Κύρια ισχύς κινητήρα (kw) |
11 |
15 |
22 |
15 |
30 |
30 |
