Επαγγελματικό υψηλής ταχύτητας μεταλλικό CNC κατακόρυφο ελαστικό οικονομικό ελαστικό πύργο
Περιγραφή του προϊόντος

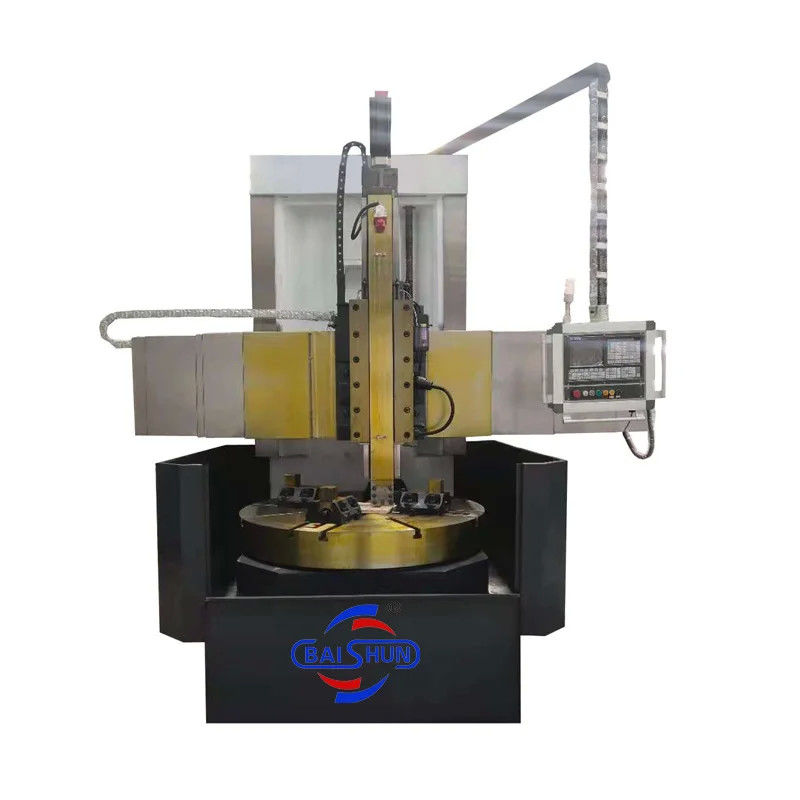

Ο κατακόρυφος στροφείο CNC, επίσης γνωστός ως κατακόρυφο κέντρο στροφής, είναι ένα εργαλείο μηχανής που χρησιμοποιείται για την στροφή και την κοπή μεταλλικών εξαρτημάτων με υψηλή ακρίβεια και απόδοση.
Το CNC κάθετο ελαστικό έχει ένα κατακόρυφο σπινθήρα που κρατά και περιστρέφει το εργασιακό κομμάτι.και αεροδιαστημικά μέρηΕίναι ιδιαίτερα χρήσιμα για τη στροφή εξαρτημάτων με υψηλή αναλογία όψεως.
Επιπλέον, οι κάθετοι lathes CNC είναι εξαιρετικά αυτοματοποιημένοι και μπορούν να προγραμματιστούν για να εκτελούν ένα ευρύ φάσμα εργασιών, όπως στροφή, γεώτρηση, γεώτρηση, πελεκτότητα και άλεση.με ελάχιστη ανθρώπινη παρέμβαση.
Συνολικά, οι κάθετοι lathes CNC είναι ένα ευπροσάρμοστο και αποτελεσματικό εργαλείο μηχανικής που προσφέρει υψηλή ακρίβεια και δυνατότητες αυτοματισμού.και γι 'αυτό τους κάνει ένα ουσιαστικό συστατικό των σύγχρονων διαδικασιών παραγωγής.
Παράμετρος μηχανής
| Σχήμα |
CK518 |
CK5112Q |
CK5112A |
CK5116Q |
CK5120A |
CK5126A |
| Μέγιστη διάμετρος περιστροφής της κατακόρυφης στήριξης εργαλείου (mm) |
800 |
1200 |
1200 |
1600 |
2000 |
2600 |
| Διάμετρος τραπέζι εργασίας (mm) |
700 |
1000 |
1000 |
1400 |
1800 |
2200 |
| Μέγιστο ύψος του εργαστηρίου (mm) |
800 |
1000 |
1000 |
1200 |
1250 |
1400 |
| Μέγιστο βάρος του εργαστηρίου (kg) |
1500 |
1500 |
3200 |
3200 |
8000 |
8000 |
| Πεδίο ταχύτητας περιστροφής της επιφάνειας εργασίας (rpm) |
30-260 |
20-180 |
6.3-200 |
15-160 |
3.2-100 |
2.2-70 |
| Σειρά τροφοδοσίας |
Χωρίς βήματα |
Χωρίς βήματα |
Χωρίς βήματα |
Χωρίς βήματα |
Χωρίς βήματα |
Χωρίς βήματα |
| Πεδίο τροφοδοσίας για την ανάπαυση εργαλείου (mm/min) |
0.25-90 |
0.25-90 |
0.8-86 |
0.25-90 |
0.8-86 |
0.8-86 |
| Διάδρομος διασταυρούμενης δέσμης (mm) |
500 |
1000 |
650 |
1200 |
890 |
1090 |
| Οριζόντια διαδρομή της στήριξης εργαλείου (mm) |
500 |
700 |
700 |
900 |
1115 |
1400 |
| Πηγή κάθετης διαδρομής της στήριξης εργαλείου (mm) |
450 |
500 |
650 |
750 |
800 |
800 |
| Μέγεθος διατομής της ράβδου κοπής (mm) |
30*40 |
30*40 |
30*40 |
30*40 |
30*40 |
30*40 |
| Κύρια ισχύς κινητήρα (kw) |
11 |
15 |
22 |
15 |
30 |
30 |
Κύρια δομή της κάθετης μηχανής στρογγυλομηχανής:
1- Μηχανή εργαλείου: Τα κύρια στοιχεία της μηχανής εργαλείου (κρεβάτι στροφείου, βάση, πάγκος εργασίας, δοκάρι, κάθετη στήριξη διαδρόμου, πλαϊνό εργαλειοστάσιο, κουτί τροφοδοσίας,Το κύριο κιβώτιο ταχυτήτων κίνησης) είναι κατασκευασμένο από ισχυρό χυτοσίδηρο με χρήση τεχνολογίας ζύμης άμμου.
2Η κύρια κίνηση: Η περιστροφή του πάγκου εργασίας τροφοδοτείται από τον κύριο ηλεκτρικό κινητήρα, με μειωτήρα ταχυτήτων και ηλεκτρομαγνητικό σύστημα ελέγχου της ταχύτητας για τη ρύθμιση της ταχύτητας.
3Βιότοπος και μηχανισμός τροφοδοσίας της κατακόρυφης διαφάνειας: Η RAM είναι κατασκευασμένη από υλικό HT250, γνωστό για τις εξαιρετικές μηχανικές του ιδιότητες.
4- Δομή βάσης του τραπεζιού εργασίας: Ο τραπεζιός εργασίας υιοθετεί μια μακρά δομή σπινδέλου, υποστηριζόμενη από υψηλής ακρίβειας κυλινδρικούς ρυμουλκισμούς διπλής σειράς για ακτινική ευθυγράμμιση.
5Φύρα: Η φύρα στερεώνεται και αποδεσμεύεται με τη χρήση μιας κλίσης, με υδραυλική πίεση για τη σύσφιξη.
6Υδραυλικό σύστημα: Το υδραυλικό σύστημα χρησιμοποιεί αξιόπιστα εξαρτήματα ελέγχου από αναγνωρισμένους κατασκευαστές, τόσο εγχώριους όσο και διεθνείς.
7- Λιπαντική της μηχανής εργαλείου: Η μηχανή εργαλείου παρέχει αυτόματα λάδι σε καθορισμένα χρονικά διαστήματα για να λιπαίνει τη δέσμη και τα κινούμενα μέρη.
8Προστασία του εργαλείου μηχανής: Τα κινούμενα μέρη του εργαλείου μηχανής είναι εξοπλισμένα με μια ολοκληρωμένη αλυσίδα ασφαλείας και σύστημα κλειδώματος.
9Ηλεκτρικό σύστημα ελέγχου:
α) Πηγή ισχύος: Τριφασικό ρεύμα 380V±10%, 50Hz.
β) Η ηλεκτρική κατασκευή της μηχανής εργαλείου ακολουθεί διεθνή πρότυπα σχεδιασμού.
