Επισημαίνω:
Επικάλυπτης μηχανής στρογγυλομηχανής
, vtl κατακόρυφο στρογγυλοτροχείο πύργου
, Σημερινό στρογγυλοτροχείο πύργου
Vtl Βόρειος Πύργος Στρογγυλομηχανή βαρύ φορτίο Εγχειρίδιο DRO Εμφάνιση Μία στήλη
Μεταλλική μηχανή για την κατασκευή τροχονόμοιων
Περιγραφή:
Η κάθετη μηχανή στροφής είναι σχεδιασμένη για την περιστροφή εσωτερικών και εξωτερικών κυλίνδρων και επιπέδων, επιφανειών καλαμποκιού και αυλακώσεων.Χάλυβα, και ορισμένα μη μεταλλικά υλικά.
Τα κύρια συστατικά του εξοπλισμού κατασκευάζονται χρησιμοποιώντας μια ολόκληρη δομή χύτευσης με υλικό χυτοσιδήλου υψηλής αντοχής και χαμηλής έντασης.υποβάλλεται σε επεξεργασία ανάψυξης και γήρανσης μετά την ακατέργαστη επεξεργασίαΗ σιδηροτροχιά καθοδήγησης της στήλης γδέρνεται για να εξασφαλιστεί η ακρίβεια, ενώ η οδήγηση της δέσμης και η οδήγηση του ράμματος υποβάλλονται σε άλεση μετά από ενδιάμεση σβήσιμο συχνότητας.
Οι κατακόρυφοι στροφείς χρησιμοποιούνται ευρέως στη βιομηχανία παραγωγής για την παραγωγή μεγάλων και βαρέων εξαρτημάτων, όπως τροχοτροχεία, ανεμογεννήτριες και αεροδιαστημικά εξαρτήματα.
Το εργαλείο κοπής είναι τοποθετημένο σε ένα πύργο εργαλείου που κινείται σε πολλούς άξονες,που επιτρέπουν ακριβείς και σύνθετες εργασίες μηχανικής επεξεργασίας.
Γενικά, μπορεί να προγραμματιστεί για να εκτελεί ένα ευρύ φάσμα εργασιών μηχανικής, όπως στροφή, τρυπήματα, τρυπήματα, ράβδους και άλεση, με ελάχιστη ανθρώπινη παρέμβαση.
Χαρακτηριστικά:
1Αυτό το ευέλικτο μηχάνημα είναι κατάλληλο για μηχανική επεξεργασία σε διάφορες βιομηχανίες.
2Το κύριο κιβώτιο μεταφοράς τροφοδοτείται από κινητήρα εναλλασσόμενου ρεύματος, με κύρια ταχύτητα κίνησης που μπορεί να αλλάξει σε 16 βήματα μέσω ελέγχου σόλενοειδούς βαλβίδας.
3Όλα τα γρανάζια στο κιβώτιο ταχυτήτων υποβάλλονται σε υψηλής συχνότητας σβήσιμο για μεγαλύτερη αντοχή.
4Το μηχάνημα διαθέτει ελκυστικό σχεδιασμό, εξασφαλίζοντας την άνεση του χρήστη και την άνετη λειτουργία και συντήρηση.
5Οι επιλογές προσαρμογής περιλαμβάνουν μια ψηφιακή οθόνη (DRO) συσκευή τετραγωνική RAM κατόπιν αιτήματος του πελάτη, παρέχοντας πρόσθετη ευελιξία για την κάλυψη των ειδικών αναγκών.
6Μπορεί να χρησιμοποιηθεί κυρίως για την ακατέργαστη και τελική επεξεργασία εσωτερικών και εξωτερικών κυλίνδρων, επιφανειών κώνου, τελικών επιφανειών, αυλακώσεων, κοπής και εσωτερικής γεώτρησης τρυπών.
Ειδικότητα:
Σειρά C51
| Σχήμα |
C518 |
C5112 |
Κ5116 |
C5120 |
C5125 |
| Μαξ. Γυρίζοντας διάγραμμα. |
800 |
1200 |
1600 |
2000 |
2500 |
| Μέγιστο ύψος κοπής ((mm) |
800 |
1000 |
1000 |
1250 |
1250 |
| Μέγιστο βάρος φόρτωσης (τόνοι) |
1.2 |
3.2 |
5 |
8 |
10 |
| Διάμετρος τραπέζι εργασίας (mm) |
720 |
1000 |
1400 |
1800 |
2250 |
| Πεδίο ταχύτητας της επιφάνειας εργασίας ((r/min) |
30-260 |
6.3-200 |
5-160 |
3.2-100 |
2-63 |
| Μέγιστη ροπή της επιφάνειας εργασίας (n.m.) |
1000 |
25000 |
32000 |
32000 |
35000 |
| κατακόρυφη διαδρομή κατακόρυφου στύλου εργαλείου ((mm) |
650 |
650 |
800 |
800 |
1200 |
| οριζόντια διαδρομή κάθετης στήλης ((mm) |
570 |
700 |
915 |
1200 |
1400 |
| Γ.Δ.Σ. (τόνοι) |
5 |
8 |
12.4 |
17 |
23 |
| Μέγεθος ((L*W*Hmm) |
2080*2621
*3515
|
2360*2280
*2800
|
2830*2670
*3010
|
3200*2800
*3250
|
3300*4000
*3500
|

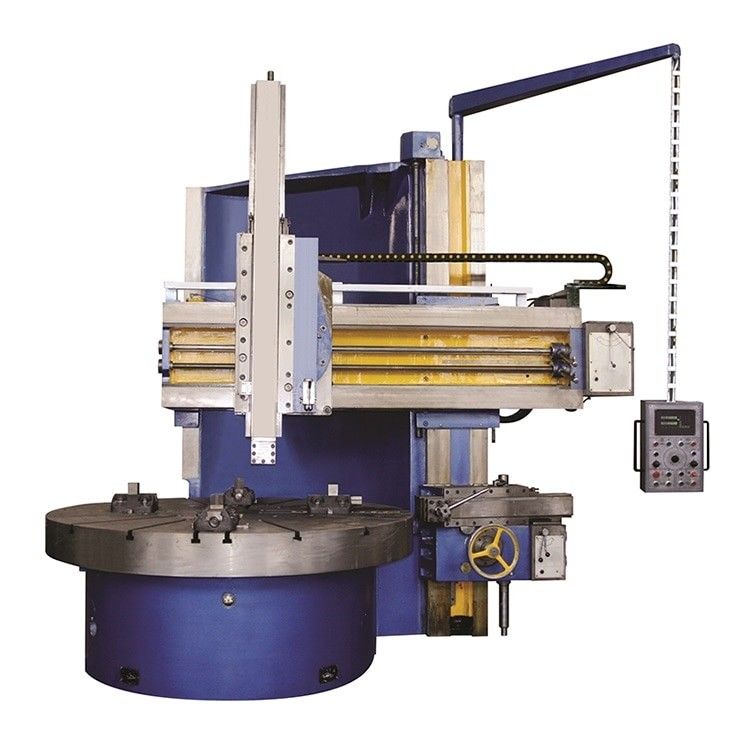

Εικόνα μηχανής:
