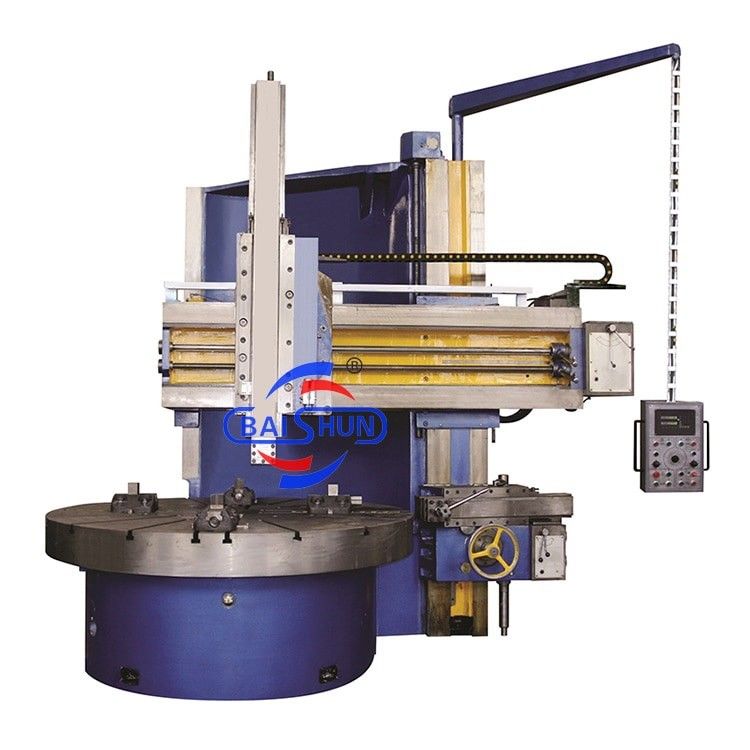

C5116 Cnc κάθετο τρυπάνι συμβατικό κάθετο γύρισμα μηχανή στροφή υψηλή ακαμψία

C5116 Συνηθισμένος κάθετος τύπου κάθετος στρογγυλομηχανής υψηλής ακαμψίας

Το μοντέλο C5116 του μονοστοιχείου μας είναι μια εξαιρετικά άκαμπτη μηχανή με μεγάλες δυνατότητες επεξεργασίας, σταθερή και σταθερή δομή και αποτελεσματική απόδοση.Διατίθεται με κατακόρυφη κεφαλή εργαλείου και μπορεί να εξοπλιστεί με ψηφιακό σύστημα αναγνώρισης υψηλής ακρίβειας (DRO).
Για τη ρύθμιση της ταχύτητας χρησιμοποιείται κινητήρας μετατροπέα εναλλασσόμενου ρεύματος.
Τα γρανάζια, κατασκευασμένα από χάλυβα 40Cr, είναι σχισμένα με ακρίβεια για να εξασφαλίσουν υψηλή ακρίβεια και να μειώσουν τον θόρυβο της μηχανής.Συμπεριλαμβανομένων των εργαλείων κοπής υψηλής ταχύτητας και των κοπτών καρβιδίων, για εργασιακά κομμάτια από σιδηρούχα και μη σιδηρούχα μέταλλα, σύνθετα και άλλα υλικά.

Κύρια δομή της κάθετης μηχανής στρογγυλομηχανής:

1- Μηχανή εργαλείου: Τα κύρια στοιχεία της μηχανής εργαλείου (κρεβάτι στροφείου, βάση, πάγκος εργασίας, δοκάρι, κάθετη στήριξη διαδρόμου, πλαϊνό εργαλειοστάσιο, κουτί τροφοδοσίας,Το κύριο κιβώτιο ταχυτήτων κίνησης) είναι κατασκευασμένο από ισχυρό χυτοσίδηρο με χρήση τεχνολογίας ζύμης άμμου.

2Η κύρια κίνηση: Η περιστροφή του πάγκου εργασίας τροφοδοτείται από τον κύριο ηλεκτρικό κινητήρα, με μειωτήρα ταχυτήτων και ηλεκτρομαγνητικό σύστημα ελέγχου της ταχύτητας για τη ρύθμιση της ταχύτητας.

3Βιότοπος και μηχανισμός τροφοδοσίας της κατακόρυφης διαφάνειας: Η RAM είναι κατασκευασμένη από υλικό HT250, γνωστό για τις εξαιρετικές μηχανικές του ιδιότητες.

4- Δομή βάσης του τραπεζιού εργασίας: Ο τραπεζιός εργασίας υιοθετεί μια μακρά δομή σπινδέλου, υποστηριζόμενη από υψηλής ακρίβειας κυλινδρικούς ρυμουλκισμούς διπλής σειράς για ακτινική ευθυγράμμιση.

5Φύρα: Η φύρα στερεώνεται και αποδεσμεύεται με τη χρήση μιας κλίσης, με υδραυλική πίεση για τη σύσφιξη.

6Υδραυλικό σύστημα: Το υδραυλικό σύστημα χρησιμοποιεί αξιόπιστα εξαρτήματα ελέγχου από αναγνωρισμένους κατασκευαστές, τόσο εγχώριους όσο και διεθνείς.

7- Λιπαντική της μηχανής εργαλείου: Η μηχανή εργαλείου παρέχει αυτόματα λάδι σε καθορισμένα χρονικά διαστήματα για να λιπαίνει τη δέσμη και τα κινούμενα μέρη.

8Προστασία του εργαλείου μηχανής: Τα κινούμενα μέρη του εργαλείου μηχανής είναι εξοπλισμένα με μια ολοκληρωμένη αλυσίδα ασφαλείας και σύστημα κλειδώματος.

9Ηλεκτρικό σύστημα ελέγχου:

α) Πηγή ισχύος: Τριφασικό ρεύμα 380V±10%, 50Hz.

β) Η ηλεκτρική κατασκευή της μηχανής εργαλείου ακολουθεί διεθνή πρότυπα σχεδιασμού.

Περιγραφή:
Αυτή η σειρά μηχανή είναι κατάλληλη για την επεξεργασία των εξαρτημάτων σε όλες τις βιομηχανίες..
Ο πίνακας υιοθετεί στροφή σφαίρα ρουλεμάν με υψηλή ακρίβεια για κυλιόμενο οδήγημα C5116 μηχανή υιοθετείται επίσης γλιστρούμενο οδήγημα.Η ακτινοβολία σπινδύλης εκτελείται με κυλινδρικό ρυμουλκούμενο διπλής σειράς τύπου NN30Έτσι, μπορεί να βελτιώσει την ακρίβεια περιστροφής και την ικανότητα φόρτωσης του
Το τραπέζι.
Η κεφαλή σιδηροδρόμου είναι εξοπλισμένη με πεντάγωνο πύργο και η πλευρική οροφή είναι σχεδιασμένη με τετράγωνο πύργο.
Οι δύο κεφαλές είναι όλες υιοθετημένες από την υδραυλική ισορροπία.
Το μηχάνημα C518-C5112 για την κεφαλή σιδηροτροχιάς υιοθετεί κυλιόμενο ελικοειδές ελικοειδές για μεταφορά σε οριζόντια και κατακόρυφη κίνηση.
Ο ηλεκτρικός εξοπλισμός της μηχανής ελέγχεται από τον υπολογιστή.
Οι συνολικές διαστάσεις της μηχανής είναι όμορφες και είναι ευχάριστη για τους ανθρώπους να τη χρησιμοποιούν.
Η τοποθέτηση της πλευρικής κεφαλής, του ψηφιακού χειρισμού και της κωνικής στροφής μπορούν να παρέχονται κατόπιν ειδικών απαιτήσεων.

Περιγραφή:

Η σειρά αυτή μηχανών είναι κατάλληλη για την επεξεργασία εξαρτημάτων σε όλες τις βιομηχανίες.

Ο πίνακας χρησιμοποιεί ένα υψηλής ακρίβειας ρουλεμάν με σφαίρα ώθησης για τον κυλιόμενο οδηγό, ενώ το μηχάνημα C5116 υιοθετεί έναν γλιστερό οδηγό.Η ακτίνα σπινδέλου είναι εξοπλισμένη με κυλινδρικά ρουλεμάν τύπου NN30 διπλής σειράς, οι οποίες βελτιώνουν την ακρίβεια περιστροφής και την ικανότητα φόρτωσης του τραπεζιού.

Η κεφαλή του σιδηροδρόμου είναι εξοπλισμένη με πενταγωνικό πύργο και η πλευρική κεφαλή έχει τετραγωνικό σχεδιασμό πύργου.

Και τα δύο κεφάλια είναι υδραυλικά ισορροπημένα.

Η κεφαλή σιδηροτροχιάς της μηχανής C518-C5116 χρησιμοποιεί ρουλεμάν ράβδους για την οριζόντια και κάθετη μετάδοση κίνησης.

Ο ηλεκτρικός εξοπλισμός του μηχανήματος ελέγχεται από υπολογιστή, εξασφαλίζοντας υψηλή αξιοπιστία.

Οι συνολικές διαστάσεις της μηχανής είναι αισθητικές και φιλικές προς το χρήστη.

Σε ειδικό αίτημα, μπορούν να παρέχονται πρόσθετα εξαρτήματα όπως πλευρική κεφαλή, ψηφιακός έλεγχος και κωνική στροφή.
