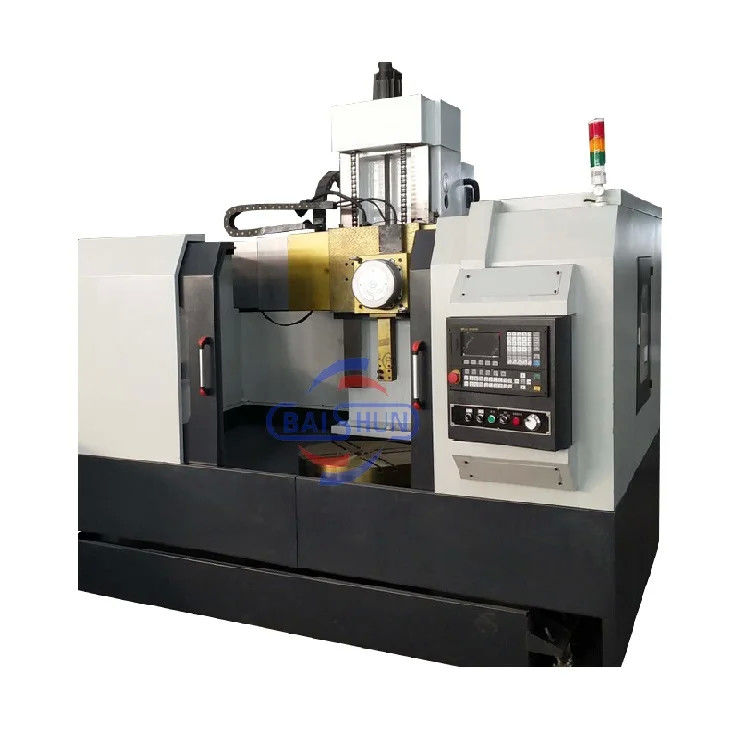

Μηχανή στρογγυλομηχανής CNC κάθετος πύργος στρογγυλομηχανής υψηλής ταχύτητας

Name: Μηχανή στρογγυλομηχανής CNC κάθετος πύργος στρογγυλομηχανής υψηλής ταχύτητας
Brand: Henan Baishun Machinery Equipment Co., Ltd.
SKU: CK5112
Availability: InStock

Λεπτομέρειες προϊόντων

Τόπος καταγωγής: Henan, Κίνα

Μάρκα: BAISHUN MACHINERY, BAISHUN

Πιστοποίηση: CE ISO9001

Αριθμό μοντέλου: CK5112

Έγγραφο: Βιβλίο του προϊόντος PDF

Όροι πληρωμής & ναυτιλίας

Τιμή: $23,000.00/sets >=1 sets

Συσκευασία λεπτομέρειες: 1. Έξω θα συσκευάσουμε το προϊόν με πλαστικό για να αποφευχθεί το υγρό.
2. Έξω από το CNC κάθετο

Δυνατότητα προσφοράς: 20 σύνολο/σύνολα ανά Μήνας

Πάρτε την καλύτερη τιμή

Λεπτομέρειες προϊόντων

Περιγραφή του προϊόντος

Επισημαίνω:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                μηχανή στρογγυλομηχανής, Κεραμικός κυλινδρικός κυλινδρικός κύλινδρος, Εργαστήριο στροφής


Μέγιστο μήκος του εργασιακού υλικού (mm):	1200	Μέγιστη ταχύτητα περιστροφής (rp.m):	180 στροφές/ώρα
Στρίψιμο σπινδέλου ((mm):	130	πλάτος του κρεβατιού (mm):	250 χιλιοστά
Δύναμη κινητήρα σπινδέλου ((kW):	15	Αριθμός σπινδάλων:	Μονό
Μαξ. Στροφή μήκους (mm):	1200	Αριθμός αξόνων:	2
Δρόμος (άξονας Χ) ((mm):	500 χιλ.	Δρόμος (άξονας Z) ((mm):	700 χιλ.
Μέγεθος (LWH):	235023502700mm	Σταθμοί σταθμών εργαλείων:	4
Βάρος (kg):	85000	Διάγραμμα του τραπεζιού εργασίας:	1000 χιλιοστά

Μέγιστο μήκος του εργασιακού υλικού (mm):	1200
Μέγιστη ταχύτητα περιστροφής (rp.m):	180 στροφές/ώρα
Στρίψιμο σπινδέλου ((mm):	130
πλάτος του κρεβατιού (mm):	250 χιλιοστά
Δύναμη κινητήρα σπινδέλου ((kW):	15
Αριθμός σπινδάλων:	Μονό
Μαξ. Στροφή μήκους (mm):	1200
Αριθμός αξόνων:	2
Δρόμος (άξονας Χ) ((mm):	500 χιλ.
Δρόμος (άξονας Z) ((mm):	700 χιλ.
Μέγεθος (LWH):	235023502700mm
Σταθμοί σταθμών εργαλείων:	4
Βάρος (kg):	85000
Διάγραμμα του τραπεζιού εργασίας:	1000 χιλιοστά

Μηχανή στρογγυλομηχανής CNC κάθετος πύργος στρογγυλομηχανής υψηλής ταχύτητας

Περιγραφή του προϊόντος

Ο κατακόρυφος στροφείο CNC, επίσης γνωστός ως κατακόρυφο κέντρο στροφής, είναι ένα εργαλείο μηχανής που χρησιμοποιείται για την στροφή και την κοπή μεταλλικών εξαρτημάτων με υψηλή ακρίβεια και απόδοση.

Το CNC κάθετο ελαστικό έχει ένα κατακόρυφο σπινθήρα που κρατά και περιστρέφει το εργασιακό κομμάτι.και αεροδιαστημικά μέρηΕίναι ιδιαίτερα χρήσιμα για τη στροφή εξαρτημάτων με υψηλή αναλογία όψεως.

Επιπλέον, οι κάθετοι lathes CNC είναι εξαιρετικά αυτοματοποιημένοι και μπορούν να προγραμματιστούν για να εκτελούν ένα ευρύ φάσμα εργασιών, όπως στροφή, γεώτρηση, γεώτρηση, πελεκτότητα και άλεση.με ελάχιστη ανθρώπινη παρέμβαση.

Συνολικά, οι κάθετοι lathes CNC είναι ένα ευπροσάρμοστο και αποτελεσματικό εργαλείο μηχανικής που προσφέρει υψηλή ακρίβεια και δυνατότητες αυτοματισμού.και γι 'αυτό τους κάνει ένα ουσιαστικό συστατικό των σύγχρονων διαδικασιών παραγωγής.

1Η συνολική διάταξη

Εργαλειομηχανή κυρίως από το τραπέζι, βάση του τραπεζιού, στήλη, δοκάρι, κάθετη σύνθεση πλαίσιο μαχαίρι.ακατέργαστη επεξεργασία μετά από επεξεργασία γήρανσης (τεχνητή γήρανση και δονητική γήρανση)- ποιοτική και αξιόπιστη χύτευση χωρίς ρωγμές, πόρους, συρρίκνωση και λευκό ιστό του στόματος, χύτευση με φωτιά στιφάδο,επεξεργασία γήρανσης με σταθερή οργάνωση για να εξασφαλιστεί η χρήση της μηχανής κατά τη διάρκεια της σταθερότητας του πιστοποιητικού ποιότητας του προϊόντος για την παροχή αναφοράς ανάλυσης χημικής σύνθεσης του λιωμένου σιδήρου, θερμική επεξεργασία Έκθεση και καμπύλη χρόνου θερμικής επεξεργασίας.

2Ο κύριος κινητήρας.

Κύρια κίνηση κύρια κινητήρα, μέσω του κιβωτίου ταχυτήτων 16 ταχυτήτων για μετατροπή ταχύτητας.Τα γρανάζια στο κουτί είναι σβήστηκαν και γείτονες για να εξασφαλιστεί η ακρίβεια και η αποτελεσματικότητα της μετάδοσης και να μειωθεί ο θόρυβος και να μειωθεί η δόνηση.

3- Δουλειό.

Ο πίνακας αποτελείται από πίνακα, βάση του πίνακα, εξαρτήματα σπινθήρων και μηχανισμό μεταφοράς, πίνακα και βάση του πίνακα για τη συνολική επεξεργασία χύτευσης.Η επιφάνεια οδηγού τραπεζιού είναι ενσωματωμένη με μια πλάκα οδηγού από κράμα αλουμινίου και ένα έλαιο πίεσης εγχύεται μεταξύ των σιδηροτροχιών οδηγού για να σχηματιστεί μια δυναμική σιδηροτροχιά πίεσηςΈτσι το τραπέζι έχει χωρητικότητα, υψηλής ακρίβειας περιστροφή.

4- Φύγες.

Η δέσμη κινείται πάνω και κάτω από τη στήλη και αποτελείται από μηχανισμό τροφοδοσίας με μαχαίρι, μηχανισμό συμπίεσης δέσμης και υδραυλική συσκευή.Εγκαταστήστε ένα σύνολο από αυτόματη αντλία λιπαντικού λάδι στην δέσμη, ανάλογα με την ανάγκη λίπανσης της επιφάνειας του σιδηροδρόμου.

5.Κοντάστρωμα μαχαιριού

Ως προς τον άξονα Ζ, ο άξονας Ζ από την κίνηση του κινητήρα, μέσω του πλανητικού μειωτήρα για την αύξηση της ροπής,από τον ηλεκτρομαγνητικό διακόπτη συμπλέκτη ελέγχου δύο άξονες και κλειδώσει ο ένας τον άλλον για να επιτευχθεί μια ποικιλία από σύνθετες επεξεργασίες.

6Υδραυλικό σύστημα

Το υδραυλικό σύστημα περιλαμβάνει: το σύστημα δυναμικής πίεσης σε τραπέζι, το κύριο σύστημα μεταφοράς κίνησης, το σύστημα συμπίεσης δέσμης και το υδραυλικό σύστημα, το σύστημα υδραυλικής ισορροπίας κάθετου πλαισίου μαχαιριού.Το υδραυλικό σύστημα είναι απαραίτητο., λίπανση μηχανής, σταθερότητα σιδηροτροχιάς δυναμικής πίεσης, για να εξασφαλιστεί η σταθερότητα του υδραυλικού συστήματος και η εναλλακτικότητα.

- Δεν ξέρω.

Παράμετρος μηχανής

Σχήμα	CK518	CK5112Q	CK5112A	CK5116Q	CK5120A	CK5126A
Μέγιστη διάμετρος περιστροφής της κατακόρυφης στήριξης εργαλείου (mm)	800	1200	1200	1600	2000	2600
Διάμετρος τραπέζι εργασίας (mm)	700	1000	1000	1400	1800	2200
Μέγιστο ύψος του εργαστηρίου (mm)	800	1000	1000	1200	1250	1400
Μέγιστο βάρος του εργαστηρίου (kg)	1500	1500	3200	3200	8000	8000
Πεδίο ταχύτητας περιστροφής της επιφάνειας εργασίας (rpm)	30-260	20-180	6.3-200	15-160	3.2-100	2.2-70
Σειρά τροφοδοσίας	Χωρίς βήματα	Χωρίς βήματα	Χωρίς βήματα	Χωρίς βήματα	Χωρίς βήματα	Χωρίς βήματα
Πεδίο τροφοδοσίας για την ανάπαυση εργαλείου (mm/min)	0.25-90	0.25-90	0.8-86	0.25-90	0.8-86	0.8-86
Διάδρομος διασταυρούμενης δέσμης (mm)	500	1000	650	1200	890	1090
Οριζόντια διαδρομή της στήριξης εργαλείου (mm)	500	700	700	900	1115	1400
Πηγή κάθετης διαδρομής της στήριξης εργαλείου (mm)	450	500	650	750	800	800
Μέγεθος διατομής της ράβδου κοπής (mm)	30*40	30*40	30*40	30*40	30*40	30*40
Κύρια ισχύς κινητήρα (kw)	11	15	22	15	30	30
