Επισημαίνω:

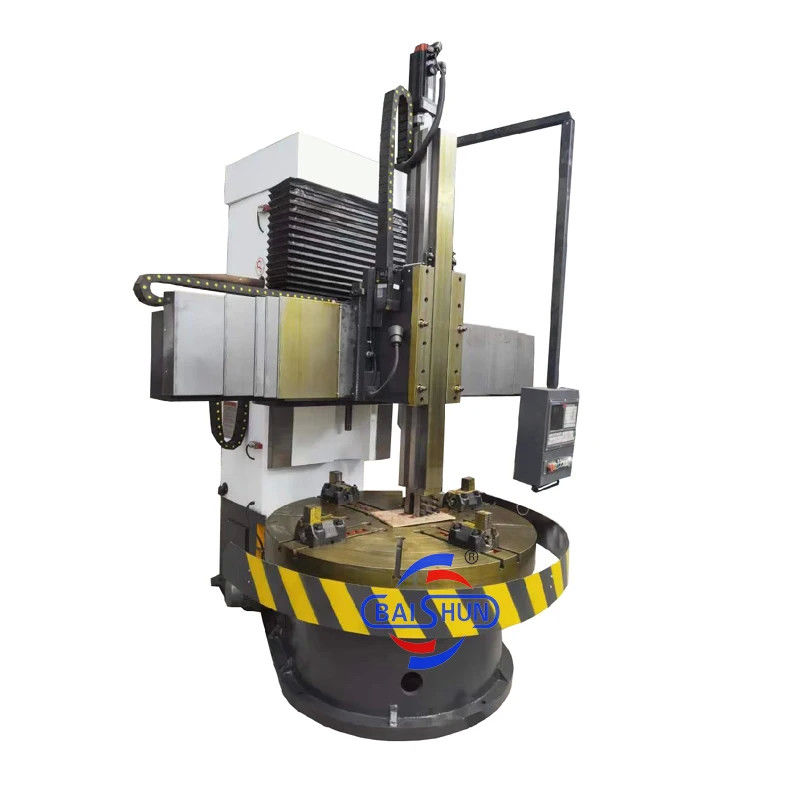

Μηχανή στροφής CNC κάθετου πύργου
, Στεκός πύργος στρογγυλομηχανή μονό στήλη
, CK5116
Μέγιστη ταχύτητα περιστροφής (rp.m): |
260 στροφές/ώρα |
Στρίψιμο σπινδέλου ((mm): |
105 |
πλάτος του κρεβατιού (mm): |
250 χιλιοστά |
Δύναμη κινητήρα σπινδέλου ((kW): |
30 |
Αριθμός αξόνων: |
2 |
Δρόμος (άξονας Χ) ((mm): |
916 mm |
Δρόμος (άξονας Z) ((mm): |
800 χιλιοστά |
Μέγεθος (L*W*H): |
2080*2621*3515mm |
Σταθμοί σταθμών εργαλείων: |
4 |
Βάρος (kg): |
7000 |
Ονομασία του προϊόντος: |
Ηλεκτρονική μηχανή για την κατασκευή κυλινδρικών κυλινδρικών μηχανών |
Μαξ.Διάμετρος περιστροφής: |
1600 χιλιοστά |
Μέγιστο ύψος του κομματιού wok: |
1200mm |
Ηλεκτρονική μηχανή κυψελώδους στροφής CNC με μονό στήλη ρυθμιζόμενο ζωντανό κέντρο CK5116
CNC Στροφείο Μία στήλη Ρυθμίσιμο ζωντανό κέντρο κατακόρυφος πύργος Στροφείο CK σειρά
Ο κατακόρυφος στροφείο CNC, επίσης γνωστός ως κατακόρυφο κέντρο στροφής, είναι ένα εργαλείο μηχανής που χρησιμοποιείται για την στροφή και την κοπή μεταλλικών εξαρτημάτων με υψηλή ακρίβεια και απόδοση.
Το CNC κάθετο ελαστικό έχει ένα κατακόρυφο σπινθήρα που κρατά και περιστρέφει το εργασιακό κομμάτι.και αεροδιαστημικά μέρηΕίναι ιδιαίτερα χρήσιμα για τη στροφή εξαρτημάτων με υψηλή αναλογία όψεως.
Επιπλέον, οι κάθετοι lathes CNC είναι εξαιρετικά αυτοματοποιημένοι και μπορούν να προγραμματιστούν για να εκτελούν ένα ευρύ φάσμα εργασιών, όπως στροφή, γεώτρηση, γεώτρηση, πελεκτότητα και άλεση.με ελάχιστη ανθρώπινη παρέμβαση.
Συνολικά, οι κάθετοι lathes CNC είναι ένα ευπροσάρμοστο και αποτελεσματικό εργαλείο μηχανικής που προσφέρει υψηλή ακρίβεια και δυνατότητες αυτοματισμού.και γι 'αυτό τους κάνει ένα ουσιαστικό συστατικό των σύγχρονων διαδικασιών παραγωγής.
Βασικά χαρακτηριστικά:
Το τραπέζι χρησιμοποιεί ένα μονοπάτι κυλίνδρων με σφαίρα ώθησης υψηλής ακρίβειας και ένα μονοπάτι διαδρόμου με διάμετρο 1,6 μέτρα.
Η διασταυρούμενη σιδηροτροχιά της στήλης είναι κατασκευασμένη από υψηλής αντοχής και ανθεκτικό στην φθορά χυτοσίδηρο.
Τα ζευγάρια οδηγών τόσο σε οριζόντια όσο και σε κάθετη κατεύθυνση είναι κατασκευασμένα από ανθεκτικό στην φθορά χυτοσίδηρο.
Η επιφάνεια της σιδηροδρομικής οδού του κρότου και της πλευρικής κεφαλής υποβάλλεται σε σκληρύνση μεσαίας συχνότητας και σε επεξεργασία τελικής επεξεργασίας.
Ο κάτω σταθμός διαθέτει ένα νέο τύπο μαύρου χρωμίου.
Η κεφαλή σιδηροτροχιάς είναι εξοπλισμένη με μολύβι για οριζόντια και κατακόρυφη μετάδοση.
Η πενταγωνική πλάκα του πινιού του πύργου εξασφαλίζει υψηλή αντοχή και ακαμψία στην τοποθέτηση του δείκτη.
Η διασταυρούμενη λίπανση παρέχεται με λάδι μέσω μιας χειρονομικής αντλίας.
Παράμετρος μηχανής
| Σχήμα |
CK518 |
CK5112Q |
CK5112A |
CK5116Q |
CK5120A |
CK5126A |
| Μέγιστη διάμετρος περιστροφής της κατακόρυφης στήριξης εργαλείου (mm) |
800 |
1200 |
1200 |
1600 |
2000 |
2600 |
| Διάμετρος τραπέζι εργασίας (mm) |
700 |
1000 |
1000 |
1400 |
1800 |
2200 |
| Μέγιστο ύψος του εργαστηρίου (mm) |
800 |
1000 |
1000 |
1200 |
1250 |
1400 |
| Μέγιστο βάρος του εργαστηρίου (kg) |
1500 |
1500 |
3200 |
3200 |
8000 |
8000 |
| Πεδίο ταχύτητας περιστροφής της επιφάνειας εργασίας (rpm) |
30-260 |
20-180 |
6.3-200 |
15-160 |
3.2-100 |
2.2-70 |
| Σειρά τροφοδοσίας |
Χωρίς βήματα |
Χωρίς βήματα |
Χωρίς βήματα |
Χωρίς βήματα |
Χωρίς βήματα |
Χωρίς βήματα |
| Πεδίο τροφοδοσίας για την ανάπαυση εργαλείου (mm/min) |
0.25-90 |
0.25-90 |
0.8-86 |
0.25-90 |
0.8-86 |
0.8-86 |
| Διάδρομος διασταυρούμενης δέσμης (mm) |
500 |
1000 |
650 |
1200 |
890 |
1090 |
| Οριζόντια διαδρομή της στήριξης εργαλείου (mm) |
500 |
700 |
700 |
900 |
1115 |
1400 |
| Πηγή κάθετης διαδρομής της στήριξης εργαλείου (mm) |
450 |
500 |
650 |
750 |
800 |
800 |
| Μέγεθος διατομής της ράβδου κοπής (mm) |
30*40 |
30*40 |
30*40 |
30*40 |
30*40 |
30*40 |
| Κύρια ισχύς κινητήρα (kw) |
11 |
15 |
22 |
15 |
30 |
30 |
Σημεία μηχανή στρογγυλομηχανήςΧαρακτηριστικό:
Το τραπέζι υιοθετεί υψηλής ακρίβειας τροχιά τροχιάς με σφαίρα ώθησης και τροχιά τροχιάς διαμέτρου 1,6 μέτρων.
Η κολώνα cross rail υιοθετεί υψηλής αντοχής και υψηλής αντοχής στην φθορά από χυτοσίδηρο γκρι.
Τα ζευγάρια οδοντόδρομων οριζόντια και κατακόρυφα υιοθετούν ανθεκτικό στην φθορά γκρι χυτοσίδηρο.
Η επιφάνεια του σιδηροδρόμου Ram, η πλευρική κεφαλή υιοθετεί μεσαία συχνότητα σκληρής κυλίας και τερματισμού της επεξεργασίας.
Μαύρο χρωμικό πλάνο νέου τύπου για τη συσκευασία κουμπιών.
Η κεφαλή σιδηροτροχιάς είναι σχεδιασμένη με μολύβδινη βίδα για οριζόντια και κάθετη μετάδοση.
Πεντάγωνο πινέλι πύργου με υψηλή αντοχή και ακαμψία.
Η λίπανση του σταυρού παρέχεται με λάδι με χειροβόρα αντλία.
