Ενσωματωμένος τροχός από κράμα διπλής στήλης κατακόρυφος στρογγυλοτροχείο CK5235

Name: Ενσωματωμένος τροχός από κράμα διπλής στήλης κατακόρυφος στρογγυλοτροχείο CK5235
Brand: Henan Baishun Machinery Equipment Co., Ltd.
SKU: CK5235
Price: 96,300.00 USD
Availability: InStock

Λεπτομέρειες προϊόντων

Τόπος καταγωγής: Henan, Κίνα

Μάρκα: BAISHUN MACHINERY

Πιστοποίηση: CE/ISO9001

Αριθμό μοντέλου: CK5235

Έγγραφο: Βιβλίο του προϊόντος PDF

Όροι πληρωμής & ναυτιλίας

Ποσότητα παραγγελίας min: 1 σύνολο

Τιμή: negotiable

Συσκευασία λεπτομέρειες: 1. Έξω θα συσκευάσουμε το προϊόν με πλαστικό για να αποφευχθεί το υγρό.2. Έξω από το CNC κάθετο μηχα

Χρόνος παράδοσης: 30-35 ημέρες εργασίας

Όροι πληρωμής: Λ/Κ, Τ/Τ, Western Union

Δυνατότητα προσφοράς: 20 σύνολο/σύνολα ανά Μήνας

Πάρτε την καλύτερη τιμή

Λεπτομέρειες προϊόντων

Περιγραφή του προϊόντος

Επισημαίνω:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                κάθετο στρογγυλοτροχείο από κράμα, Επικίνδυνα στρογγυλοτροχείο διπλής στήλης, Δύο στήλες κατακόρυφοι στρογγυλομηχανές CK5235


Μέγιστο μήκος του εργασιακού υλικού (mm):	3500	Μέγιστη ταχύτητα περιστροφής (rp.m):	50 στροφές ανά λεπτό
Ικανότητα επεξεργασίας:	Μεσαία βαρύτητα	Στρίψιμο σπινδέλου ((mm):	130
πλάτος του κρεβατιού (mm):	250 χιλιοστά	Δύναμη κινητήρα σπινδέλου ((kW):	30
Αριθμός σπινδάλων:	Δίδυμο	Μαξ. Στροφή μήκους (mm):	3500
Αριθμός αξόνων:	2	Δρόμος (άξονας Χ) ((mm):	750 χιλ.
Δρόμος (άξονας Z) ((mm):	1800 χιλ.	Ακριβότητα θέσης (mm):	±0.005
Επαναληπτότητα (X/Y/Z) (mm):	±0.005	Μέγεθος (LWH):	395063004350mm
Τετάρτη:	380V	Σύστημα ελέγχου CNC:	GSK, SIEMENS, FANUC
Εμπορικό σήμα Toolpost:	HONGDA	Σταθμοί σταθμών εργαλείων:	4
Βάρος (kg):	35000	Μέγιστο βάρος του εργαλείου::	8000 κιλά

Μέγιστο μήκος του εργασιακού υλικού (mm):	3500
Μέγιστη ταχύτητα περιστροφής (rp.m):	50 στροφές ανά λεπτό
Ικανότητα επεξεργασίας:	Μεσαία βαρύτητα
Στρίψιμο σπινδέλου ((mm):	130
πλάτος του κρεβατιού (mm):	250 χιλιοστά
Δύναμη κινητήρα σπινδέλου ((kW):	30
Αριθμός σπινδάλων:	Δίδυμο
Μαξ. Στροφή μήκους (mm):	3500
Αριθμός αξόνων:	2
Δρόμος (άξονας Χ) ((mm):	750 χιλ.
Δρόμος (άξονας Z) ((mm):	1800 χιλ.
Ακριβότητα θέσης (mm):	±0.005
Επαναληπτότητα (X/Y/Z) (mm):	±0.005
Μέγεθος (LWH):	395063004350mm
Τετάρτη:	380V
Σύστημα ελέγχου CNC:	GSK, SIEMENS, FANUC
Εμπορικό σήμα Toolpost:	HONGDA
Σταθμοί σταθμών εργαλείων:	4
Βάρος (kg):	35000
Μέγιστο βάρος του εργαλείου::	8000 κιλά

Ενσωματωμένος τροχός από κράμα διπλής στήλης κατακόρυφος στρογγυλοτροχείο CK5235

Σημερινός τροχός από κράμα δημοφιλής τύπου διπλής στήλης CK5235 Σημερινός πλεκτικός μηχανισμός

Η διπλή στήλη κατακόρυφου ελαστικού είναι ένας προηγμένος εξοπλισμός με την ολοκλήρωση της μηχανικής-ηλεκτρικής-υδραυλικής, η οποία απορροφά τη νέα φιλοσοφία σχεδιασμού και την τεχνολογία κατασκευής.Υιοθετεί τον τρόπο σχεδιασμού βελτιστοποίησης CAD, εξοπλίζει προηγμένα λειτουργικά εξαρτήματα στο εσωτερικό και στο εξωτερικό.μακρά διάρκεια ζωήςΟι κύριες τεχνικές προδιαγραφές κάθε εξαρτήματος της μηχανής είναι σύμφωνες με τα σχετικά εθνικά πρότυπα.

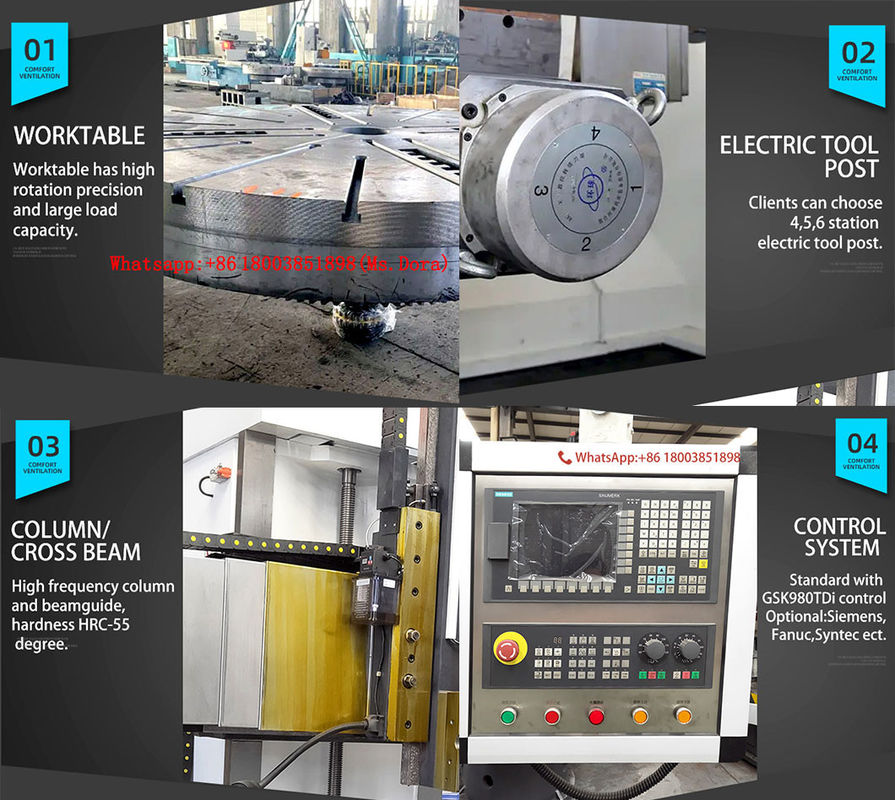

Το μηχάνημα διαθέτει βάση τραπεζιού εργασίας, τραπέζι εργασίας, κύριο κιβώτιο μετάδοσης, πλαίσιο γέφυρας, δοκάρι, στήριγμα εργαλείου, κιβώτιο τροφοδοσίας, ηλεκτρικό σύστημα, σταθμό λειτουργίας, υδραυλικό σύστημα, συσκευή προστασίας και ούτω καθεξής.

Για να διασφαλιστεί η ακρίβεια και η ικανότητα υποστήριξης φορτίου, ο κατακόρυφος στροβίλος διπλής στήλης υιοθετεί μια σύντομη δομή σπινδέλου.Το τραπέζι εργασίας είναι εξοπλισμένο με μια σταθερή ροή υδροστατική οδήγησηΗ κατασκευή αυτή βελτιώνει τόσο την ακτινική όσο και την αξιακή ακρίβεια του τραπεζιού εργασίας.

Η κύρια κίνηση της μηχανής τροφοδοτείται από έναν κινητήρα servo AC, παρέχοντας εξαιρετικά δυναμικά χαρακτηριστικά.Η κίνηση του άξονα τροφοδοσίας επιτυγχάνεται μέσω ενός κινητήρα εφοδιασμού που οδηγεί μια δομή υψηλής ακρίβειας στροφιάς σφαίρας μέσω ενός κουτιού μείωσης, εξασφαλίζοντας ακριβή τοποθέτηση.

Παράμετρος μηχανής

Προδιαγραφές	Μονάδα	CK5225	CK5231	CK5240Q	CK5240
Μέγιστη διάμετρος περιστροφής	χμ	2500	3150	4000	4000
Μέγιστο ύψος του εργασιακού κομματιού	χμ	1600/2000/2500	1600/2000/2500	1600/2000/2500	1600/2000/2500
Μέγιστο βάρος του τεμαχίου εργασίας	Τ	10/20	10/20	10/20	32
Διάμετρος της επιφάνειας εργασίας	χμ	2250	2830	2830/3150	3200/3600
Πεδίο ταχυτήτων τραπεζιού	r/min	2-63	2-63	2-63	2-63
Βήματα		16	16	16	16
Μέγιστη ροπή του γραφείου εργασίας	KN.m	63	63	63	100
Γρήγορη διαδρομή της κεφαλής σιδηροτροχιάς	mm/min	4000	4000	4000	4000
Ράμ κάθετη πορεία δεξιάς σιδηροτροχιάς	Γνωρίζω.	35	35	35	40
Ράμ κάθετη πορεία της αριστερής σιδηροτροχιάς	μ	30	30	30	30
Δύναμη κοπής εύρους της δεξιάς κεφαλής σιδηροδρόμου	mm/min	1-50	1-50	1-50	1-50
Δύναμη κοπής εύρους της δεξιάς κεφαλής σιδηροδρόμου	mm/min	0.1-1000	0.1-1000	0.1-1000	0.1-1000
Μετακίνηση του βραχίονα	χμ	1000	1000	1000	1250
Τμήμα βραχίονα	χμ	255×200	255×200	255×200	240×240
Στροφή της αριστερής και δεξιάς σιδηροτροχιάς	°	± 30°	± 30°	± 30°	± 30°
Τμήμα εργαλείου	χμ	40 × 50	40 × 50	40 × 50	50×50
Δύναμη του κύριου κινητήρα	Κου	55	55	55	75
Συνολικές διαστάσεις	μm	569×470×480/520	605×440×493/533	690×510×480/520	690×510×480/520
