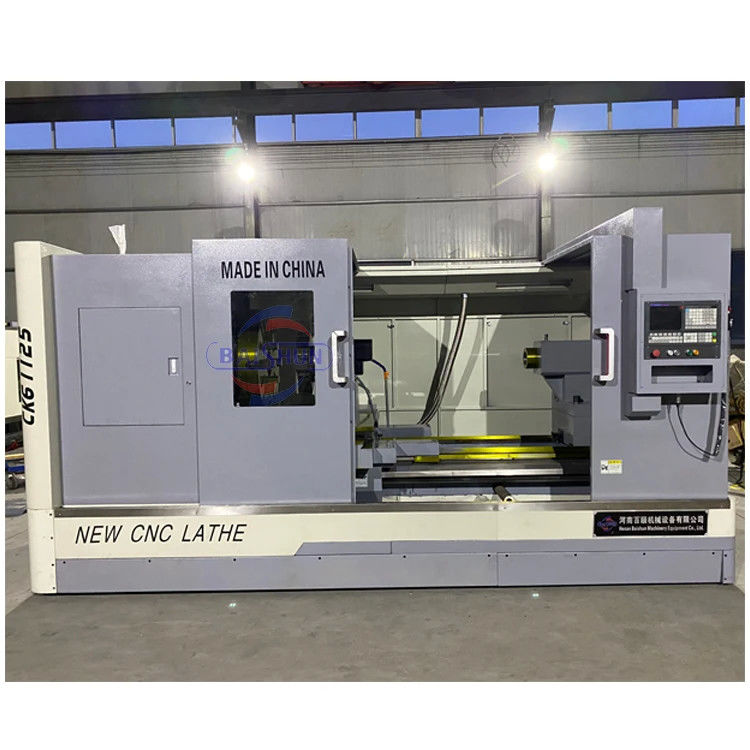

CK61125 Οριζόντια αυτόματη μηχανή στροφής
Οριζόντια μεταλλική στροφή CNC κύλινδρο εισαγωγή βασική μηχανή:
1Τα ρουλεμάν υιοθετούν προϊόντα εγχώριων εταιρειών γνωστών εμπορικών σημάτων.
2Το κρεβάτι υιοθετείται από χυτοσίδηρο υψηλής αντοχής, μετά από 3 φορές θέρμανση, έτσι ώστε να έχει υψηλή ακαμψία και αντοχή σε δονήσεις.
3Με ηλεκτρικό πύργο, μπορεί να επιτύχει υψηλή θέση, γρήγορη ταχύτητα για αλλαγή εργαλείων και υψηλή απόδοση.
4.Με κινητήρα τροφοδοσίας και βίδα για τον τύπο άμεσης σύνδεσης, μπορεί να εξασφαλίσει την ακρίβεια επεξεργασίας και την ακρίβεια τοποθέτησης.
5Το κεφαλικό υλικό λαμβάνει συμμετρική δομή για να κάνει την θερμική παραμόρφωση ομοιόμορφη, αποφεύγοντας το κέντρο του σπινδέλου που παράγει εκτοπίσεις.
6.Το κεφαλικό υιοθετεί πετρελαϊκό μπάνιο με κυκλοφοριακή λιπαντική για τη μείωση της θερμικής παραμόρφωσης.
7.Το μπροστινό άκρο του σπινδέλου υιοθετεί τριπλή δομή υποστήριξης διπλής γωνίας σε επαφή με το ρουλεμάν για να βελτιωθεί η ακρίβεια του και να ενισχυθεί η ακαμψία του.
8Τα γρανάζια στην κεφαλή και τον τρόπο καθοδήγησης υποβάλλονται σε επεξεργασία με σβήσιμο για να εξασφαλιστεί ακριβής μετάδοση και υψηλή ακαμψία.
9Το πλήρες κλειστό κάλυμμα μπορεί να προστατεύσει τα σιδερένια θραύσματα που εκλύονται.
Προδιαγραφή του στροφείου μεταλλικής στροφής:
| Σχήμα |
CK61125 |
CK6163 |
CK6180 |
| Μέγιστη διάμετρος κλίσης πάνω από το κρεβάτι |
1250 χιλιοστά |
630 χιλιοστά |
800 χιλιοστά |
| Μέγιστη διάμετρος κλίσης πάνω από την άμαξα |
860 μέτρα |
350 χιλιοστά |
480 χιλιοστά |
| Μέγιστο μήκος του εργασιακού τμήματος |
1000/1500/2000 |
1000/1500/2000 |
1000/1500/2000 |
| Αποτελεσματικό μήκος στροφής |
Καθαρισμός |
Καθαρισμός |
Καθαρισμός |
| πλάτος κρεβατιού |
700 χιλιοστά |
500 χιλιοστά |
550 mm/600 mm |
| Κεντρικό σύστημα μεταφοράς |
4 ταχύτητες χωρίς βήμα |
3 ταχύτητες χωρίς βήμα |
3 ταχύτητες χωρίς βήμα |
| Πεδίο ταχύτητας σπινθήρα |
30-84
300-835
53-150
125 έως 350
|
70-260
25-100
200-850 |
70-260
25-100
220-850 |
| Διάμετρος τρύπας σπινθήρα |
130 χιλιοστά |
100 χιλιοστά |
105 χιλιοστά |
| Σπονδυλικός σπινθήρας |
Μετρική 901:20 |
Μετρική 1201:20 |
Μετρική 1201:20 |
| Μέγιστη διαδρομή του κορμού εργαλείου |
Χ 625 mm
Z 900/1400/1900mm
|
Χ 430 χιλιοστά
Z 900/1400/1900mm
|
X 500
Z 900/1400/1900mm
|
| Γρήγορη ταχύτητα του εργαλείου |
X 4000 mm/min
Z 6000mm/min
|
X 4000 mm/min
Z 6000mm/min
|
X 4000 mm/min
Z 6000mm/min
|
| Ακριβότητα θέσης |
X 0,02 mm
Z 0,03 mm
|
X 0,03 mm
Z 0,032 mm
|
X 0,03 mm
Z 0,032 mm
|
| Επαναλαμβανόμενη ακρίβεια θέσης |
X 0,012 mm
Z 0,016 mm
|
X 0,012 mm
Z 0,013 mm
|
X 0,012 mm
Z 0,013 mm
|
| Ακρίβεια επεξεργασίας |
IT6-IT7
|
IT6-IT7
|
IT6-IT7
|
| Ακατέργαστη επιφάνεια |
Ρα1.6
|
Ρα1.6
|
Ρα1.6
|
| Διάμετρος της ουράς |
250 χιλιοστά
|
100 χιλιοστά
|
100 χιλιοστά
|
| Ταξιδεύσεις απορροής |
130 χιλιοστά
|
250 χιλιοστά
|
250 χιλιοστά
|
| Άλλες ράβδοι |
Μορς 8
|
Μορς 5
|
Μορς 5
|
| Δύναμη κινητήρα |
18.5kw
|
11 kW
|
11 kW
|
