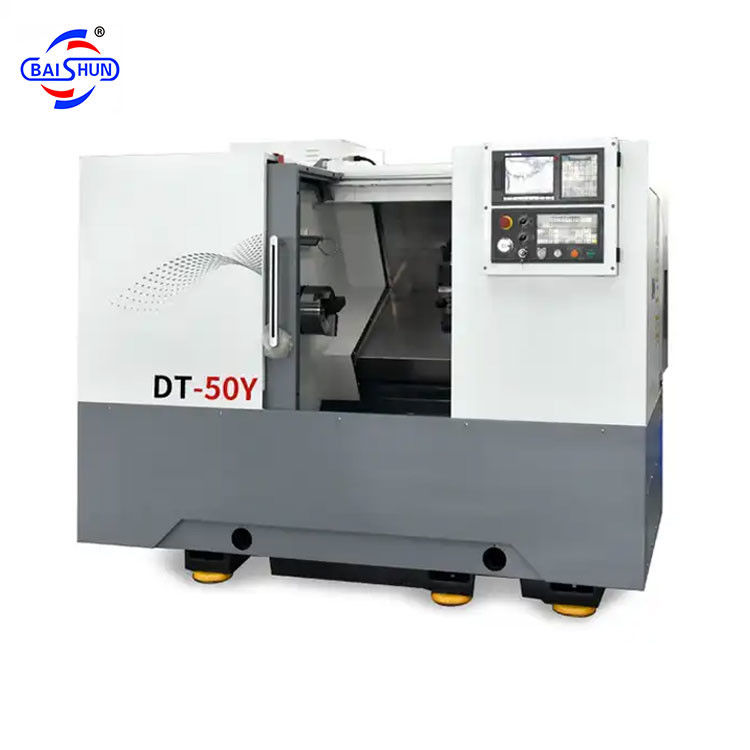

Οριζόντια μεταλλική γραμμική μηχανή βαρέος φόρτος OEM κλίση κρεβατιού CNC μηχανή γραμμικής μηχανής τιμή
Το εργαλειομηχανικό αυτό έχει μέγιστη διάμετρο φ360 mm και μέγιστο μήκος 500 mm για επεξεργασία.Έχουμε αναβαθμίσει τα μηχανήματα της σειράς TCK50 με μια νέα σχεδιασμένη δομή mainframe και μια αξιόπιστη διαδικασία συναρμολόγησηςΜε τις σταθερές επιδόσεις και το καινοτόμο εργονομικό σχεδιασμό, η σειρά TCK θα γίνει αναμφίβολα ηγέτης στον κλάδο.και τόσο εσωτερικές όσο και εξωτερικές επιφάνειες περιστρεφόμενων αντικειμένωνΈχουμε ταιριάξει προσεκτικά την ακαμψία του κύριου σπινδέλου, του κρεβατιού και της κορυφής για να βελτιώσουμε σημαντικά τη συνολική σταθερότητα κατά τη διάρκεια της βαριάς κοπής.η ακρίβεια επεξεργασίας της εξωτερικής κυκλικής επιφάνειας μπορεί να φθάσει το επίπεδο IT6 έως IT7Αυτό το ευέλικτο εργαλείο μηχανής είναι ιδιαίτερα κατάλληλο για την αποτελεσματική, μεγάλης κλίμακας και υψηλής ακρίβειας μηχανική επεξεργασία περιστρεφόμενων εξαρτημάτων σε βιομηχανίες όπως οδοντιατρική, ηλεκτρική, ρουλεμάν και υδραυλική.
1.1 Αυτή η σειρά εργαλειομηχανών είναι τα κύρια ώριμα εξαγωγικά προϊόντα της εταιρείας, η δομή της μηχανής είναι συμπαγής, όμορφη και ευχάριστη εμφάνιση, ροπή σπινέλου, υψηλή ακαμψία,σταθερή και αξιόπιστη απόδοση, με εξαιρετική διατήρηση της ακρίβειας.
1.2 Χρησιμοποιώντας δομή κλίσης κατά 30° ή 45°, εξοπλισμένη με υψηλής ακρίβειας γραμμικό οδηγό κυλίνδρων της Ταϊβάν, η μηχανή έχει υψηλή ακρίβεια θέσης, ομαλή αφαίρεση των τσιπ,που είναι κατάλληλο για υψηλής ταχύτητας και υψηλής ακρίβειας επεξεργασία.
1.3 Είναι κατασκευασμένο από μονάδα σφινδέλου υψηλής ακρίβειας και κουτί σφινδέλου.
Περιγραφή σπινδύλης:
Σύνολο ελαστικών σπινδέλου υψηλής ακρίβειας και συναρμολόγηση ακριβείας και δοκιμή δυναμικής ισορροπίας του σπινδέλου, για να εξασφαλιστεί υψηλή ακρίβεια, χαμηλός θόρυβος, ισχυρή ακαμψία.
| ΚΥΡΙΣΤΙΚΑ ΤΕΧΝΙΚΑ δεδομένα |
Μονάδα |
TCK550 |
TCK40-750 |
TCK40-1000 |
| Το πεδίο εργασίας |
Μέγιστη περιστρεφόμενη διάμετρος στο κρεβάτι |
χμ |
¥540 |
¥540 |
¥540 |
| Μέγιστη διάμετρος περιστροφής στο διαδρόμιο |
χμ |
¥270 |
¥270 |
¥270 |
| Μέγιστη διάμετρος επεξεργασίας |
χμ |
¥400 |
¥400 |
¥400 |
| Μέγιστο μήκος επεξεργασίας |
χμ |
700 |
700 |
900 |
| Στρίψιμο |
Μέγιστη ταχύτητα σπινθήρα |
r/min |
4000 |
4000 |
4000 |
| Εκτόξευση σπινθήρα |
χμ |
0.008/300 |
0.008/300 |
0.008/300 |
| Στρογγυλή διάμετρος τρύπας |
χμ |
65 ¥ |
65 ¥ |
65 ¥ |
| Δυνατότητα μπαρ |
χμ |
¥48 |
¥48 |
¥48 |
| Υδραυλικός τσουλήθρας |
χιλιοστό |
8 |
8 |
8 |
| Δύναμη κινητήρα σπινδέλου |
kw |
7.5 |
7.5 |
7.5 |
| εγκεφαλικό επεισόδιο |
Ταξίδι στον άξονα Χ |
χμ |
220 |
220 |
220 |
| Ταξιδεύσεις στον άξονα Z |
χμ |
750 |
750 |
1000 |
| Τροφή |
Άξονας Χ που κινείται γρήγορα |
m/min |
20 |
20 |
20 |
| Άξονας Z που κινείται γρήγορα |
m/min |
20 |
20 |
20 |
| Κόψιμο ζωοτροφών |
mm/min |
1-6000 |
1-6000 |
1-6000 |
| Αποθεματικό ουράς |
Στροφή αποσκευών ουράς |
χμ |
550/χειροκίνητο |
550/χειροκίνητο |
800/χειροκίνητο |
| Στροφή του μανίκου της ουράς |
χμ |
120/ υδραυλικό/χειροκίνητο |
| Οδηγός |
Γωνία κλίσης σιδηροτροχιάς |
Δέκα. |
30 |
30 |
30 |
| Τύπος |
|
Οδός καθοδήγησης |
Οδός καθοδήγησης |
Οδός καθοδήγησης |
| Ακριβότητα |
ακρίβεια θέσης |
χμ |
0.016 |
0.016 |
0.016 |
| Επαναληψιμότητα |
χμ |
0.008 |
0.008 |
0.008 |
| Άλλα |
Βάρος της μηχανής |
χιλιόγραμμο |
3800 |
3800 |
4200 |
| Μέγεθος |
χμ |
2920x1680x2070 |
2920x1680x2070 |
3200x1680x2070 |
Μηχανικές εικόνες:
Διαδικασία συναρμολόγησης και έλεγχος ποιότητας
