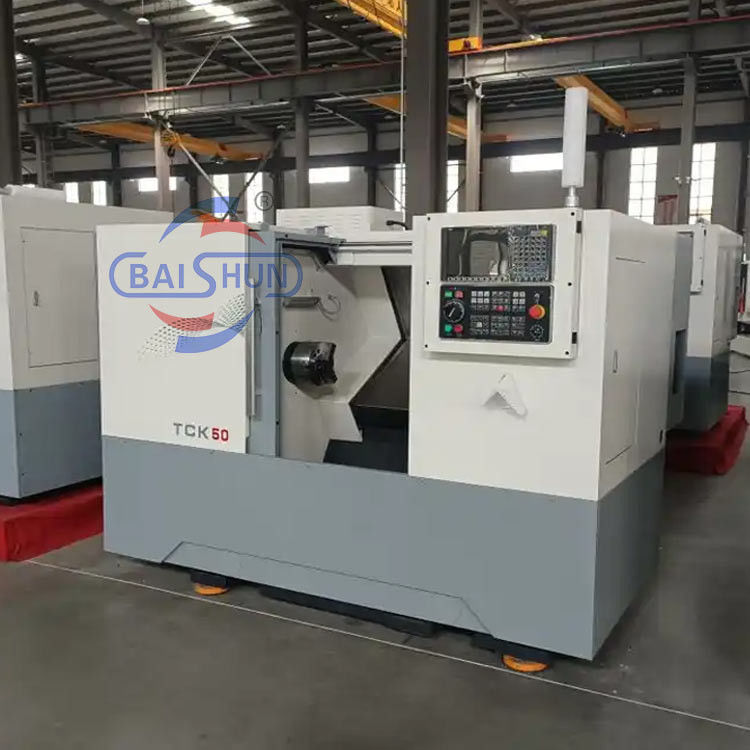

Το CNC στρογγυλό κρεβάτι είναι ένα υψηλής ποιότητας προϊόν που σχεδιάσαμε και κατασκευάσαμε με βάση τη ζήτηση της αγοράς και την εκτεταμένη εμπειρία του εργοστασίου μας στην παραγωγή οριζόντιων στρογγυλών CNC για πολλά χρόνια.Αυτό το μηχάνημα εργαλείου έχει μέγιστη διάμετρο φ360mm και μέγιστο μήκος 500mm για την επεξεργασίαΜε την σταθερή απόδοσή του και τον καινοτόμο εργονομικό σχεδιασμό του, η TCK50 είναι μια από τις πιο αποτελεσματικές μηχανές που διαθέτει στην Ευρώπη.η σειρά TCK50 θα γίνει αναμφίβολα ηγέτης της βιομηχανίαςΑυτό το ελαστικό μπορεί να χειριστεί άξονες, δίσκους, νήματα, τόξους, κώνους, και τόσο εσωτερικές όσο και εξωτερικές επιφάνειες περιστρεφόμενων αντικειμένων.και της ουράς για να βελτιωθεί σημαντικά η συνολική σταθερότητα κατά τη διάρκεια της βαριάς κοπήςΩς εκ τούτου, η ακρίβεια μηχανικής της εξωτερικής κυκλικής επιφάνειας μπορεί να φτάσει στο επίπεδο IT6 έως IT7.και επεξεργασία υψηλής ακρίβειας περιστρεφόμενων εξαρτημάτων σε βιομηχανίες όπως η αυτοκινητοβιομηχανίαΗλεκτρικό, ρουλεμάν και υδραυλικό.
1. 30 βαθμούς κλίση σχεδιασμού του σώματος, διπλή επεξεργασία γήρανσης ολόκληρης της δομής της μηχανής, υψηλή ακαμψία και σταθερότητα ακριβείας.
2- Εισαγωγή κυλινδρικής βίδες ακριβείας και γραμμικής σιδηροτροχιάς καθοδήγησης, υλοποίηση της επεξεργασίας επιπέδου H.
3- Υψηλής ακρίβειας μονάδα σφινδάλου, υδραυλικό σύστημα συμπίεσης για να εξασφαλιστεί η ομαλή λειτουργία του σφινδάλου υψηλής ταχύτητας.
4Γραμμική δομή πλαισίου εργαλείων συμμορίας, καλή επαναληψιμότητα, υψηλή συνολική απόδοση.
5Ο υγράς εσωτερικός χώρος, μακρύ χτύπημα, αναβάθμιση του εύρους
6- Ενσωματωμένη πίσω αυτόματη μεταγωγική δομή τσιπ, η μετατροπή πολλαπλών αυτοματοποιημένων γραμμών παραγωγής είναι πιο εύλογη.
| ΚΥΡΙΣΤΙΚΑ ΤΕΧΝΙΚΑ δεδομένα |
Μονάδα |
TCK550 |
TCK40-750 |
TCK40-1000 |
| Το πεδίο εργασίας |
Μέγιστη περιστρεφόμενη διάμετρος στο κρεβάτι |
χμ |
¥540 |
¥540 |
¥540 |
| Μέγιστη διάμετρος περιστροφής στο διαδρόμιο |
χμ |
¥270 |
¥270 |
¥270 |
| Μέγιστη διάμετρος επεξεργασίας |
χμ |
¥400 |
¥400 |
¥400 |
| Μέγιστο μήκος επεξεργασίας |
χμ |
700 |
700 |
900 |
| Στρίψιμο |
Μέγιστη ταχύτητα σπινθήρα |
r/min |
4000 |
4000 |
4000 |
| Εκτόξευση σπινθήρα |
χμ |
0.008/300 |
0.008/300 |
0.008/300 |
| Στρογγυλή διάμετρος τρύπας |
χμ |
65 ¥ |
65 ¥ |
65 ¥ |
| Δυνατότητα μπαρ |
χμ |
¥48 |
¥48 |
¥48 |
| Υδραυλικός τσουλήθρας |
χιλιοστό |
8 |
8 |
8 |
| Δύναμη κινητήρα σπινδέλου |
kw |
7.5 |
7.5 |
7.5 |
| εγκεφαλικό επεισόδιο |
Ταξίδι στον άξονα Χ |
χμ |
220 |
220 |
220 |
| Ταξιδεύσεις στον άξονα Z |
χμ |
750 |
750 |
1000 |
| Τροφή |
Άξονας Χ που κινείται γρήγορα |
m/min |
20 |
20 |
20 |
| Άξονας Z που κινείται γρήγορα |
m/min |
20 |
20 |
20 |
| Κόψιμο ζωοτροφών |
mm/min |
1-6000 |
1-6000 |
1-6000 |
| Αποθεματικό ουράς |
Στροφή αποσκευών ουράς |
χμ |
550/χειροκίνητο |
550/χειροκίνητο |
800/χειροκίνητο |
| Στροφή του μανίκου της ουράς |
χμ |
120/ υδραυλικό/χειροκίνητο |
| Οδηγός |
Γωνία κλίσης σιδηροτροχιάς |
Δέκα. |
30 |
30 |
30 |
| Τύπος |
|
Οδός καθοδήγησης |
Οδός καθοδήγησης |
Οδός καθοδήγησης |
| Ακριβότητα |
ακρίβεια θέσης |
χμ |
0.016 |
0.016 |
0.016 |
| Επαναληψιμότητα |
χμ |
0.008 |
0.008 |
0.008 |
| Άλλα |
Βάρος της μηχανής |
χιλιόγραμμο |
3800 |
3800 |
4200 |
| Μέγεθος |
χμ |
2920x1680x2070 |
2920x1680x2070 |
3200x1680x2070 |
Μηχανικές εικόνες:
Διαδικασία συναρμολόγησης και έλεγχος ποιότητας
