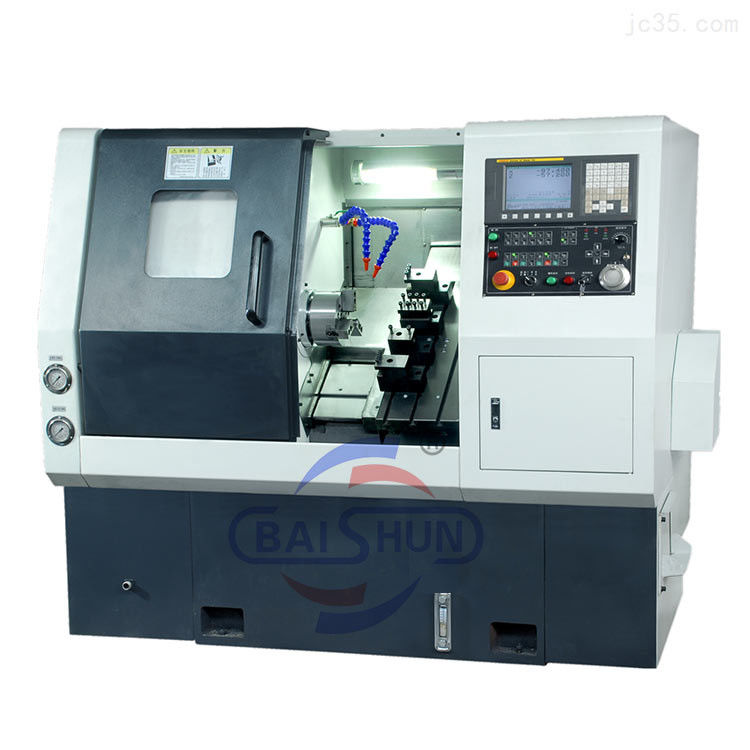

Πολυλειτουργικό Κέντρο Επεξεργασίας Μεταλλικών Στρογγυλομηχανή TCK40 Στρογγυλοκοιτί CNC Στρογγυλομηχανή
Η σειρά TCK CNC γύρισμα είναι ένα υψηλής ποιότητας προϊόν που σχεδιάστηκε και παράγεται από την εταιρεία μας για να ανταποκριθεί στις ανάγκες ανάπτυξης της αγοράς.,και εσωτερικές και εξωτερικές επιφάνειες περιστρεφόμενων εξαρτημάτων, και εκτελούν αποτελεσματική, μεγάλης κλίμακας και υψηλής ακρίβειας επεξεργασία περιστρεφόμενων εξαρτημάτων.
Τυπική διαμόρφωση:
- σύστημα ελέγχου GSK988TA·
- 3 σαγόνες 8' υδραυλικός τσουκάς με υδραυλικό σταθμό·
-8 σταθμός σέρβο-πύργος,
- Χωρίς υδραυλικό σκελετό;
Προαιρετική διαμόρφωση:
- Σίμενς 808D, Fanucci-TF, Syntec22TA, Mitsubishi.
- 3 σαγόνες 10 ιντσών υδραυλικός πριόνι;
-12 σταθμοί σέρβο-πύργος,
- Υδραυλική αποσκευή;
- Μεταφορέας τσιπ;
- αυτοματοποιημένη τροφοδοσία με στροφές και συλλέκτης εξαρτημάτων
| ΚΥΡΙΣΤΙΚΑ ΤΕΧΝΙΚΑ δεδομένα |
Μονάδα |
TCK550 |
TCK40-750 |
TCK40-1000 |
| Το πεδίο εργασίας |
Μέγιστη περιστρεφόμενη διάμετρος στο κρεβάτι |
χμ |
¥540 |
¥540 |
¥540 |
| Μέγιστη διάμετρος περιστροφής στο διαδρόμιο |
χμ |
¥270 |
¥270 |
¥270 |
| Μέγιστη διάμετρος επεξεργασίας |
χμ |
¥400 |
¥400 |
¥400 |
| Μέγιστο μήκος επεξεργασίας |
χμ |
700 |
700 |
900 |
| Στρίψιμο |
Μέγιστη ταχύτητα σπινθήρα |
r/min |
4000 |
4000 |
4000 |
| Εκτόξευση σπινθήρα |
χμ |
0.008/300 |
0.008/300 |
0.008/300 |
| Στρογγυλή διάμετρος τρύπας |
χμ |
65 ¥ |
65 ¥ |
65 ¥ |
| Δυνατότητα μπαρ |
χμ |
¥48 |
¥48 |
¥48 |
| Υδραυλικός τσουλήθρας |
χιλιοστό |
8 |
8 |
8 |
| Δύναμη κινητήρα σπινδέλου |
kw |
7.5 |
7.5 |
7.5 |
| εγκεφαλικό επεισόδιο |
Ταξίδι στον άξονα Χ |
χμ |
220 |
220 |
220 |
| Ταξιδεύσεις στον άξονα Z |
χμ |
750 |
750 |
1000 |
| Τροφή |
Άξονας Χ που κινείται γρήγορα |
m/min |
20 |
20 |
20 |
| Άξονας Z που κινείται γρήγορα |
m/min |
20 |
20 |
20 |
| Κόψιμο ζωοτροφών |
mm/min |
1-6000 |
1-6000 |
1-6000 |
| Αποθεματικό ουράς |
Στροφή αποσκευών ουράς |
χμ |
550/χειροκίνητο |
550/χειροκίνητο |
800/χειροκίνητο |
| Στροφή του μανίκου της ουράς |
χμ |
120/ υδραυλικό/χειροκίνητο |
| Οδηγός |
Γωνία κλίσης σιδηροτροχιάς |
Δέκα. |
30 |
30 |
30 |
| Τύπος |
|
Οδός καθοδήγησης |
Οδός καθοδήγησης |
Οδός καθοδήγησης |
| Ακριβότητα |
ακρίβεια θέσης |
χμ |
0.016 |
0.016 |
0.016 |
| Επαναληψιμότητα |
χμ |
0.008 |
0.008 |
0.008 |
| Άλλα |
Βάρος της μηχανής |
χιλιόγραμμο |
3800 |
3800 |
4200 |
| Μέγεθος |
χμ |
2920x1680x2070 |
2920x1680x2070 |
3200x1680x2070 |
Μηχανικές εικόνες:
Διαδικασία συναρμολόγησης και έλεγχος ποιότητας
