Αυτή η σειρά στροφείου χρησιμοποιείται κυρίως για την εκτέλεση πολλών ειδών εργασιών στροφής, ρουφή ως στροφή του τελικού προσώπου, κυλινδρικό, εσωτερική τρύπα και μετρικό νήμα, ίντσες νήμα, μοδίου νήμα, διάμετρο νήμα.Γυρίστε το κωνικό με την κορυφή διαφάνειας, αλλά και μπορεί να χρησιμοποιήσει το πάνω διαφάνεια και διαμήκη τροφοδοσία συνδυασμένη οδηγείται για να γυρίσει μακρύ κομβικό.ισχυρή ακαμψία, και μπορεί να χρησιμοποιεί εργαλεία κοπής καρβιδίων για την κοπή νήματος και την επεξεργασία ποικίλων σιδηρομεταλλικών και μη σιδηρομεταλλικών.

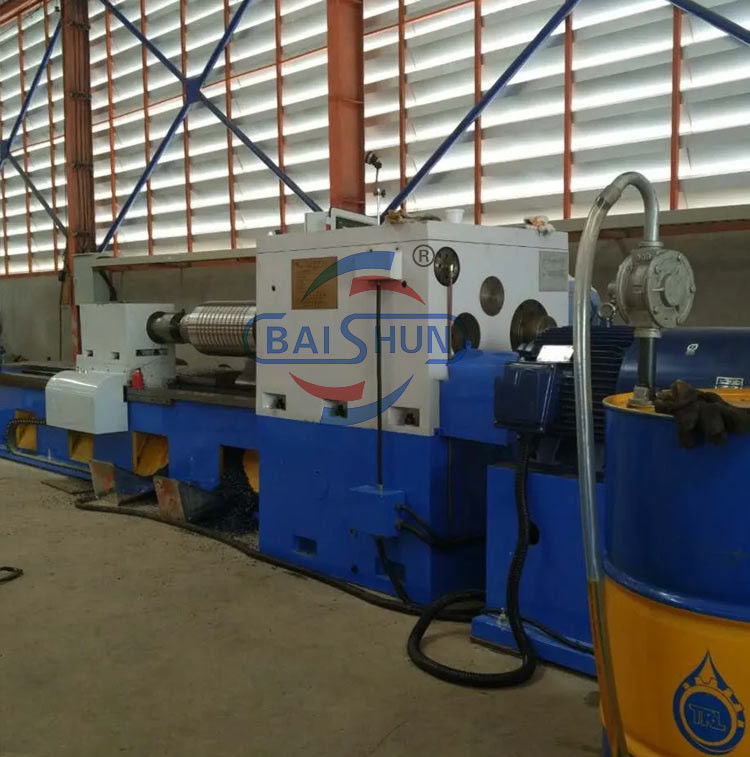

βαρύ φορτίο αυτόματη CNC κυλίνδρους γύρισμα γραμμωτή έχει τα χαρακτηριστικά της υψηλής ακρίβειας, υψηλής ακαμψίας και τέσσερις οδούς καθοδήγησης που αναπτύσσεται ανεξάρτητα από την εταιρεία μας σύμφωνα με την τάση της αγοράς.Χρησιμοποιείται κυρίως για κάθε είδους επεξεργασία κυλίνδρωνΤο σιδηροδρομικό σιδηροδρομικό σιδηροδρομικό σιδηροδρομικό σιδηροδρομικό σιδηροδρομικό σιδηροδρομικόαπλή στη λειτουργία, ασφαλές και αξιόπιστο, χρησιμοποιείται ευρέως στη βιομηχανία χάλυβα, χημικής βιομηχανίας άνθρακα, συντήρησης, αυτοκινητοβιομηχανίας, πετρελαίου, στρατιωτικών και άλλων βιομηχανιών για μηχανική επεξεργασία.
Με τις διπλές λειτουργίες της στροφής και της άλεσης, η μηχανή στροφής κυλίνδρων μπορεί να ολοκληρώσει την επεξεργασία ενός εξαρτήματος σε μία μόνο λειτουργία,μείωση της ανάγκης για πολλαπλές συμπίεσης και βελτίωση της συνολικής αποτελεσματικότητας εργασίας για τους πελάτες.
Όλα τα εξαρτήματα της μηχανής είναι εισαγόμενα από ξένες διάσημες μάρκες, όπως το σύστημα ελέγχου FANUC ή SIMENS / το σύστημα ηλεκτρικού ελέγχου Schneider, το ιαπωνικό ρουλεμάν, το κιβώτιο μετάδοσης ABB Motor & / κιβώτιο ταχυτήτων, κλπ.Μπορούμε επίσης να διαμορφώσουμε ανά ειδικό αίτημα του πελάτη και τις απαιτήσειςΟι μηχανικοί μας μπορούν να σχεδιάσουν διαφορετικές διαμορφώσεις σύμφωνα με τα διαφορετικά χαρακτηριστικά των εργαστηρίων.
Βασικά χαρακτηριστικά:
1. Υψηλή ακαμψία και βαρύ φορτίο στροφείο πλαίσιο: Είναι κατασκευασμένο από χυτοσίδηρο HT300 και έχει τέσσερις οδούς καθοδήγησης.
2.Στροφή σφαίρας υψηλής ακρίβειας και ρουλέας NSK
3- Σύστημα ελέγχου Siemens ή FANUC ή GSK, Μπορεί να επιλεγεί
4Με λειτουργίες φρέναρισμού και στροφής, συμπεριλαμβανομένων των νήματος βίδας, κωνικής επιφάνειας, καμπυλωμένης επιφάνειας, εσωτερικής γεώτρησης κλπ.
5Αυτό το ελαστικό υιοθετεί σύστημα ελέγχου συχνότητας ως κύριο σύστημα κίνησης.
6Το κύριο μπροστινό ρουλεμάνιο υιοθετεί κυλινδρικά ρουλεμάνια διπλής σειράς υψηλής ακρίβειας, με υψηλό βαθμό ακαμψίας και περιστροφικής ακρίβειας και εύκολη ρύθμιση.
Τεχνική προδιαγραφή
| Βασικές παραμέτρους |
Μονάδα |
CK8450 |
CA8463 |
CA8480 |
| Μέγιστη διάμετρος περιστροφής |
χμ |
500 |
630 |
800 |
| Μέγιστο μήκος στροφής |
χμ |
2500 |
3500 |
4000 |
| Υψόμετρο κέντρου |
χμ |
320 |
380 |
550 |
| Μέγιστο βάρος του εργασιακού αντικειμένου |
χιλιόγραμμο |
3500 |
6500 |
14000 |
| Πεδίο ταχύτητας σπινδέλου |
r/min |
1-112 |
1-75 |
1-31.5 |
| Αριθμός ταχυτήτων σπινδέλου |
|
16 |
16 |
16 |
| Μέγιστη δύναμη κοπής. |
ΣΧ |
40 |
60 |
70 |
| Μέγιστη ροπή της πλάκας προσώπου |
KN.m |
10 |
25 |
55 |
| Το σχοινί του σχοινιού ταξιδεύει. |
χμ |
150 |
200 |
300 |
| Κύρια ισχύς κινητήρα |
kw |
15 |
22 |
37 |
| Συνολικές διαστάσεις |
χμ |
5155X1368X1400 |
7100X1600X1550 |
9240x2280x1800 |
| Βάρος της μηχανής |
χιλιόγραμμο |
7500 |
14000 |
28000 |
