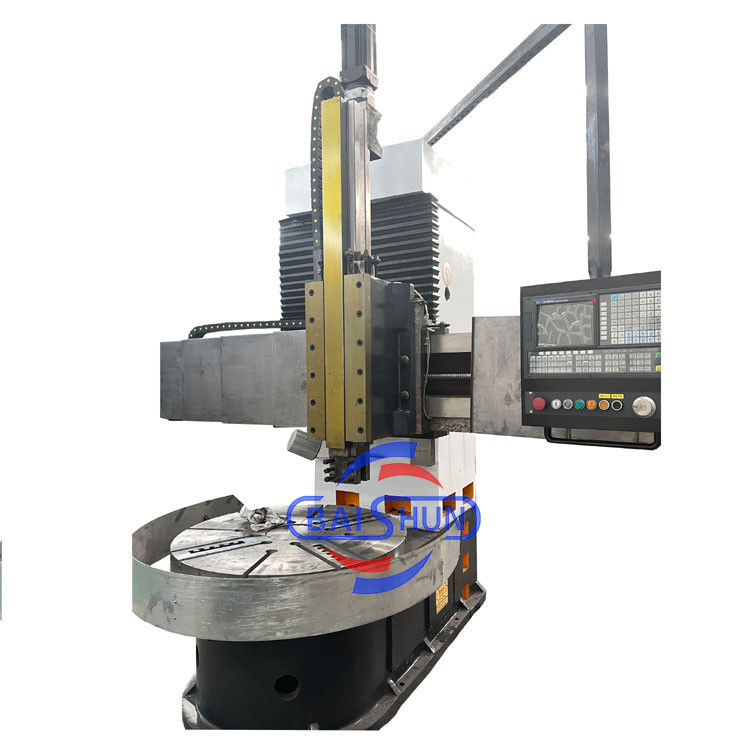

CK5112 Σημερινή μηχανή CNC γύρισμα γρίψιμο μονοστοιχία κάθετη μηχανή γρίψιμο
Το ελαστικό είναι κατάλληλο για εργαλεία κοπής χάλυβα υψηλής ταχύτητας, σκληρών κράματος και κεραμικών, επεξεργασία εσωτερικής και εξωτερικής κυλινδρικής επιφάνειας, εσωτερικής και εξωτερικής κωνικής επιφάνειας, αυλάκι και επίπεδο σιδηρούχων μετάλλων,Χάλυβες μη σιδηρούχων χρωμάτων και ορισμένα μη μεταλλικά μέρηΜπορεί να ανταποκριθεί σε διαφορετικές απαιτήσεις παραγωγής με υψηλή απόδοση, σταθερή και αξιόπιστη ακρίβεια.
Το μοντέλο με μία στήλη CK5112 είναι εξαιρετικά άκαμπτες μηχανές με μεγάλες ικανότητες επεξεργασίας, σταθερή και άκαμπτη δομή και υψηλή απόδοση επεξεργασίας.Το μηχάνημα είναι εξοπλισμένο με μία κάθετη κεφαλή εργαλείου και μπορεί να είναι εξοπλισμένο με υψηλής ακρίβειας σύστημα ψηφιακής ανάγνωσης (DRO)Οι τροχοί είναι κατασκευασμένοι από χάλυβα 40Cr και γήπεδο ακριβείας για υψηλή ακρίβεια και χαμηλό θόρυβο μηχανής.Τα μηχανήματα έχουν σχεδιαστεί και κατασκευαστεί για να ανταποκρίνονται στις σύγχρονες απαιτήσεις μηχανικής των εργαλείων κοπής υψηλής ταχύτητας και των κοπτών καρβιδίων σε εργασιακά κομμάτια από σιδηρούχα, μη σιδηρουργικά, σύνθετα και άλλα υλικά.
CK5112 CNC κατακόρυφο ελατήριο
Βασικά χαρακτηριστικά:
1. CNC κατακόρυφο ελαστικό, το σύστημα CNC χρησιμοποιεί σύστημα Siemens 828DD, υπάρχει ένα κατακόρυφο εργαλείο πόστο, η μέγιστη διάμετρος μηχανικής μπορεί να είναι 800mm έως 2600mm της ενιαίας στήλης κατακόρυφο ελαστικό, Για τον τύπο CK5112έχει σχεδιαστεί με διάμετρο τραπεζιού 1000 mm, και το μέγιστο ύψος επεξεργασίας είναι 1000 mm.
2Η συσκευή μετάδοσης είναι τετρακίνητη μετάδοση, η οποία είναι βολική, ευαίσθητη και αξιόπιστη.
3Το σύστημα χρησιμοποιεί 40Cr γρανάζια, τα οποία έχουν τα χαρακτηριστικά της υψηλής ακρίβειας περιστροφής και χαμηλού θορύβου.
4. Το μηχάνημα είναι κατάλληλο για εργαλεία χάλυβα υψηλής ταχύτητας και εργαλεία κοπής καρβιδίου επεξεργασία μη σιδηρούχων μετάλλων, μαύρου μετάλλου και μη μεταλλικών υλικών.Μεταστροφή της εσωτερικής και εξωτερικής κυλινδρικής επιφάνειας του επιπέδου'Ολα είδη γάντζου, εσωτερικό και εξωτερικό κώνιο, νήματα, κοπή και κοπή.
Παράμετρος μηχανής
|
Σχήμα
|
CK518
|
CK5112Q
|
CK5112A
|
CK5116Q
|
CK5120A
|
CK5126A
|
|
Μέγιστη διάμετρος περιστροφής της κατακόρυφης στήριξης εργαλείου (mm)
|
800
|
1200
|
1200
|
1600
|
2000
|
2600
|
|
Διάμετρος τραπέζι εργασίας (mm)
|
700
|
1000
|
1000
|
1400
|
1800
|
2200
|
|
Μέγιστο ύψος του εργαστηρίου (mm)
|
800
|
1000
|
1000
|
1200
|
1250
|
1400
|
|
Μέγιστο βάρος του εργαστηρίου (kg)
|
1500
|
1500
|
3200
|
3200
|
8000
|
8000
|
|
Πεδίο ταχύτητας περιστροφής της επιφάνειας εργασίας (rpm)
|
30-260
|
20-180
|
6.3-200
|
15-160
|
3.2-100
|
2.2-70
|
|
Σειρά τροφοδοσίας
|
Χωρίς βήματα
|
Χωρίς βήματα
|
Χωρίς βήματα
|
Χωρίς βήματα
|
Χωρίς βήματα
|
Χωρίς βήματα
|
|
Πεδίο τροφοδοσίας για την ανάπαυση εργαλείου (mm/min)
|
0.25-90
|
0.25-90
|
0.8-86
|
0.25-90
|
0.8-86
|
0.8-86
|
|
Διάδρομος διασταυρούμενης δέσμης (mm)
|
500
|
1000
|
650
|
1200
|
890
|
1090
|
|
Οριζόντια διαδρομή της στήριξης εργαλείου (mm)
|
500
|
700
|
700
|
900
|
1115
|
1400
|
|
Πηγή κάθετης διαδρομής της στήριξης εργαλείου (mm)
|
450
|
500
|
650
|
750
|
800
|
800
|
|
Μέγεθος διατομής της ράβδου κοπής (mm)
|
30*40
|
30*40
|
30*40
|
30*40
|
30*40
|
30*40
|
|
Κύρια ισχύς κινητήρα (kw)
|
11
|
15
|
22
|
15
|
30
|
30
|
Λεπτομερή φωτογραφία:
