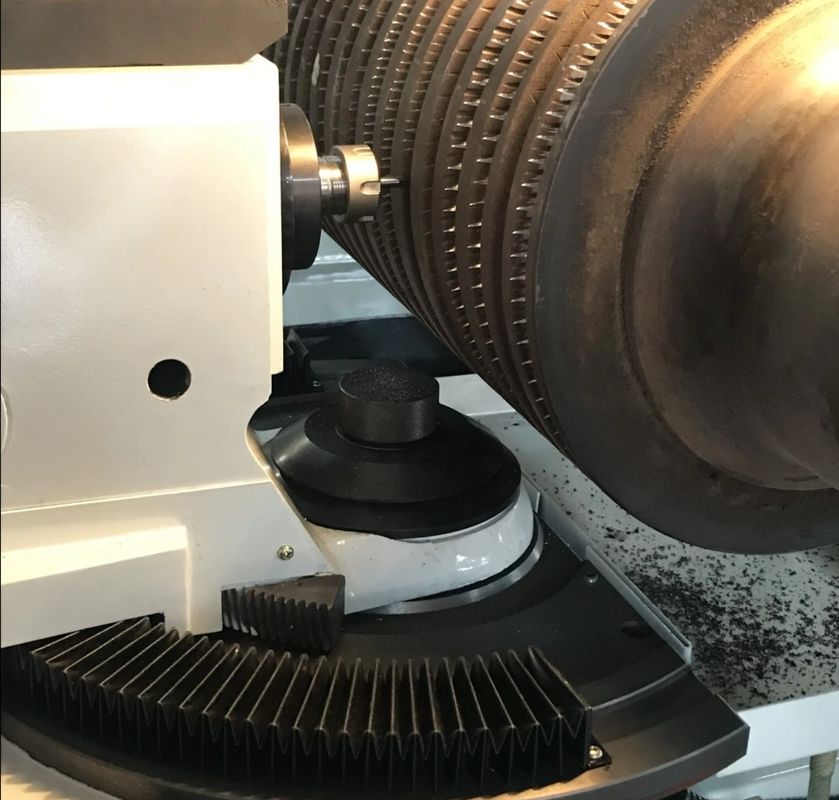

Ονομασία του προϊόντος:	Εργοστάσιο χάλυβα Cnc Roller Knurling και Notching Machine Ετικέτες	Σχήμα:	WXK-500C
Μέγιστη διάμετρος ταλάντευσης:	500 χιλιοστά	Διάμετρος του ρολ:	50 χιλιοστά
Αυτοματοποιημένο:	ΚΑΤ	Λειτουργία:	Σημείωση:
Κύρια ισχύς κινητήρα:	22KW	Μέγιστο μήκος επιφάνειας κυλίνδρου:	1800 χιλιοστά
Σύστημα ελέγχου:	Fanuc/Siemens/GSK	Βάρος μηχανής:	8500 κιλά

1	Τεχνική απαίτηση
1.1	Το είδος WXK-500C/WXK-500K CNC Roll Notching and Marking Machine με υψηλή ρομποτικοποίηση, ακρίβεια, αποτελεσματικότητα και ασφαλή λειτουργία μπορεί να ανταποκριθεί στις ανάγκες της άλεσης,νεκρά σημεία και γράμματα σε μία εγκατάσταση.
1.2	Η δομή του κρεβατιού είναι τρεις παράλληλες γραμμές. Το πλάτος του κρεβατιού είναι πάνω από 900 mm και η σέλα του είναι πάνω από 800 mm.το μηχάνημα έχει εξαιρετική ακαμψία και ασυσματική ικανότητα. Μπορεί να φρεσάρει το κυλίνδριο καρβιδίου του βολφραμίνου και το HSS με σκληρότητα από 80 έως 86 HRA.
1.3	Η μεγάλη άμαξα της κάθετης κινητής μηχανής εργαλείου είναι σφαιρική βίδα, σύστημα ελέγχου και με μηχανισμό συγκράτησης.Για να διασφαλιστεί ότι η επεξεργασία υψηλής σκληρότητας ρολό ή μεγάλη κοπή εργασία όταν δεν εμφανίζονται για το κέντρο μετανάστευση προκάλεσε σχισμές αποβλήτων.
1.4	Το σώμα του κοπτήρα και το σώμα της κλίσης είναι σχετικές εγκατάσταση και και οι δύο δεν παρεμβάλλονται,Αυτά είναι μόνο σε μια φορά αποσυναρμολόγηση και συναρμολόγηση μέρη μπορεί να πραγματοποίηση μετασχηματισμό της λειτουργίας άλεσης και γράμματαΔεν χρειάζομαι και ηλεκτρικό διακόπτη.
1.5	Η σβήσιμη μηχανή χρησιμοποιείται για την επεξεργασία τροχιάς στροφείου, η οποία μπορεί να βελτιώσει την ικανότητα υβρισμού.μπορεί να μειώσει την τριβή και να βελτιώσει την ακριβή κίνηση
1.6	Μηχανή εργαλείου με μηχανή προεπιλογής του κοπτήρα, κατακόρυφη και οριζόντια κίνηση του κοπτήρα σε μεγάλο φορτηγό με ψηφιακή ανίχνευση.Για να διασφαλιστεί ότι η ακρίβεια της προώθησης και της υποχώρησης κοπτήρα και αλλαγή slots μετατόπιση. να εξαλείψει τη μέτρηση με τα μάτια που προκαλείται από το κοπτήρα διακοπής.
1.7	Ο έλεγχος γίνεται με το σύστημα Siemens 802DSL, με πλήρη έγχρωμη οθόνη LCD και χειριστήριο πέντε άξονων.
1.8	Το μηχάνημα χρησιμοποιεί το σύστημα servo της Siemens,πέντε άξονες ελέγχου του μηχανήματος είναι ανεξάρτητες από τον κινητήρα και την κίνηση, δεν επιτρέπουν κοινή κίνηση.
1.9	Εγγυόμαστε ότι η διασταυρούμενη ράβδος slot της επεξεργασίας μπορεί μέχρι GB1499-98/BS4449 πρότυπο

Μηχανή διαχωρισμού κυλίνδρων CNC
Μέγιστη διάμετροςτου κυλίνδρου		500 χιλιοστά
Διάμετρος Minτου κυλίνδρου		50 χιλιοστά
Μέγιστο μήκοςτου κυλίνδρου		2500 χιλιοστά
Μέγιστο μήκοςΕπεξεργασίαεπιφάνεια κυλίνδρου		1800 χιλιοστά
Μέγεθος κυλίνδρου πλευρικής επεξεργασίας		Φ6 έως Φ50
Ηλεκτρική σφαιρίδα με ονομαστική ισχύ κεφαλής γλυπτικής		2.2Kw
Ηλεκτρική ταχύτητα σπινθήρα		0 ~ 24000r/min
Κινητήρας αντλίας ψύξης		ΑΒ25-90W
Σύστημα ελέγχου		Sεμενς808D
Ονομαστική ροπή του σερβοκινητήρα	Άξονας Χ	8.34 Ν.μ.
	Άξονας Y	11.5 Ν.μ.
	Άξονας Z	8.34 Ν.μ.
	Άξονας	18.6 Ν.μ.
Ελάχιστη κινητή ποσότητα του άξονα ελέγχου		0.001mm,00,001°
Ποσότητα κατακόρυφης κίνησης		2000 χιλιοστά
Ενεργειακή τροφοδοσία		380V,50HZ,15KW
Βάρος της μηχανής		6500kg
Σύστημα ελέγχου CNC		Siemens808D
