Το XK-500KZ υψηλής ακρίβειας βαρύ φορτίο CNC φρέινινγκ έχει τα πλεονεκτήματα υψηλού βαθμού αυτοματοποίησης, υψηλής ακρίβειας επεξεργασίας, υψηλής απόδοσης κοπής, ασφαλούς και αξιόπιστης λειτουργίας κλπ.Η μηχανή εργαλείου μπορεί να ολοκληρώσει το άλεμαΗ μηχανή είναι σχεδιασμένη με τρεις παράλληλες γραμμές καθοδήγησης.Το πλάτος του κρεβατιού πρέπει να φτάνει τα 910 mm και το πλάτος της σέλας είναι 810 mm, η οποία διασφαλίζει ότι το εργαλειομηχανείο έχει επαρκή ακαμψία και αντοχή σε δονήσεις στο σύνολό του,ώστε να είναι κατάλληλο για το άλεμα δαχτυλιδιών κυλίνδρων υψηλής σκληρότητας από καρβίδιο βολφραμίου και κυλίνδρων χάλυβα υψηλής ταχύτητας και κυλίνδρων σύνθετων υλών. The longitudinal movement of the large slide of the machine tool is equipped with a locking mechanism to ensure that there is no waste groove caused by center offset when processing high-hardness rollers or performing large cuttingΤο σώμα της φρεναρίστας με το ιπτάμενο κοπτήρα και το σώμα της φρεναρίστας με την κλίση τοποθετούνται σε σχέση το ένα με το άλλο και τα δύο δεν παρεμβαίνουν το ένα στο άλλο.
Η μετατροπή των λειτουργιών άλεσης και γραμματογράφησης μπορεί να πραγματοποιηθεί χωρίς να αποσυναρμολογούνται και να συναρμολογούνται μέρη και δεν απαιτείται ηλεκτρική διακόπτηση.Ο μηχανισμός πετών κοπτήρα μεταδίδει ενέργεια στο πτητικό κοπτήρα αλεξίπτωτο αλεξίπτωτο κεφαλή αλεξίπτωτο μέσω 5 επιπέδου ακρίβειας γήπεδο κενό μηδενικών γρανάζων (τα γρανάζια είναι P5 επιπέδου γρανάζια γήπεδο, και η σκληρότητα της επιφάνειας των δοντιών είναι HRC52-55), ώστε να αυξηθεί η ροπή εξόδου για να εξασφαλιστεί η ομαλή άλεση των μεγάλων νήμων.Λόγω των χαρακτηριστικών των υψηλής ακρίβειας ελικοειδών γρανάζων χωρίς κενά, σταθερή ακρίβεια μετάδοσης, μεγάλη περιοχή επαφής, ισχυρή αντοχή φορτίου και καμία σχετική μετατόπιση.η επιφάνεια του κιβωτίου σβήνει με υπερήχους για να έχει υψηλή σκληρότητα επιφάνειας δοντιών και αντοχή στην φθορά.
Οι καλές συνθήκες λίπανσης μπορούν να διασφαλίσουν ότι η επιφάνεια του δοντιού δεν είναι εύκολο να φθαρεί για μεγάλο χρονικό διάστημα και η ροπή μετάδοσης είναι μεγάλη, η οποία μπορεί επίσης να διασφαλίσει τη διάρκεια ζωής της μηχανής εργαλείου.(Το πιο πρόσφατο screenshot της κατασκευής ιπτάμενου κοπτήρα είναι επισυνάπτεται στην τελευταία σελίδα) Το κρεβάτι εργαλείου μηχανή είναι ηλικιωμένο ή εντελώς αναψυγμένο, και οι σιδηρόδρομοι καθοδήγησης υποβάλλονται σε επεξεργασία με μέση συχνότητα ψύξης ώστε να φθάνουν τους βαθμούς HRC 48°-52° για τη βελτίωση της αντοχής στην φθορά της επιφάνειας του·οι οριζόντιες γραμμές καθοδήγησης τροφοδοσίας χρησιμοποιούν κυλιόμενες γραμμικές γραμμές καθοδήγησης για τη μείωση της αποσβεστικής τριβής και τη βελτίωση της ακρίβειας κίνησηςΗ γραμμή δεν φθείρεται για 10 χρόνια.Ο άξονας χαρακτικής και φρεναρίσματος υιοθετεί ένα ηλεκτρικό σπιντέλο (προσαρμοσμένο από το εργοστάσιό μας: επαρκής ακαμψία, ομοιόμορφη δύναμη, καλή διάχυση θερμότητας, υψηλή διαμόρφωση) για να τοποθετηθεί απευθείας χωρίς υπερβολική σύνδεση,και μπορούν να χαραχθούν αυθαίρετα σε κυλίνδρους διαφορετικών υλικών.
Βασικά χαρακτηριστικά:
1. Σκίτσα (λειτουργία βάσης)
Η μηχανή CNC μπορεί να διαχωρίσει πλευρά για την παραμορφωμένη μπάρα χάλυβα με όλα τα πρότυπα.
Άξονας Χ: τροφοδοσία εργαλείου με εγκοπή προς τα εμπρός ή προς τα πίσω
Άξονας Y: στροφή κυλίνδρου με φθαρμένο εργαλείο
Άξονας Z: εργαλείο διαχωρισμού που περιστρέφεται στην επίπεδη επιφάνεια με κίνηση ταχυτήτων
Ένας άξονας: το εργαλείο διαχωρισμού κινείται από αριστερά προς τα δεξιά.
2Σημείωση (βασική λειτουργία)
Η μηχανή CNC μπορεί να σημειώνει στην επιφάνεια του ρολ.
Σημείωση cutter τροφοδοσία προς τα εμπρός ή πίσω, και να μετακινηθεί από αριστερά προς τα δεξιά
Άξονας Χ: τροφοδοσία εργαλείου διαχωρισμού προς τα εμπρός ή προς τα πίσω.
Άξονας Y: στροφή κυλίνδρου με φθαρμένο εργαλείο
Ένας άξονας: το εργαλείο διαχωρισμού μετακινούνται από αριστερά προς τα δεξιά
Άξονας S: υψηλή ταχύτητα περιστροφής του σπινδέλου του κοπτήρα σήμανσης
Τεχνική προδιαγραφή
| Προδιαγραφές |
WXK-500C |
WXK-500K |
| Μέγιστη διάμετρος του επεξεργασμένου ρολ |
500 χιλιοστά |
500 χιλιοστά |
| Διάμετρος ελάχιστο |
50 χιλιοστά |
50 χιλιοστά |
| Μέγιστο μήκος του επεξεργασμένου κυλίνδρου |
2500 χιλιοστά |
2500 χιλιοστά |
| Μέγιστο μήκος της επεξεργασμένης επιφάνειας κυλίνδρου |
1800 χιλιοστά |
1800 χιλιοστά |
| Προδιαγραφές της επεξεργασμένης αυλακώδους αυλακώδους |
Φ 6 ~ 50 |
Φ 6 ~ 50 |
| Στροφή Β της επεξεργασμένης αυλίας ημισέληνου |
Οποιαδήποτε |
/ |
| Πηδήξτε με το βήμα του πλάσματος |
Οποιαδήποτε |
/ |
| Ταχύτητα εγκάρσιας κίνησης (άξονας Χ) |
0~6000mm/min |
/ |
| Ταχύτητα περιστροφής του εργαλείου (άξονας Y) |
0~30 στροφές ανά λεπτό |
0~30 στροφές ανά λεπτό |
| Ταχύτητα άλεσης με πεταμένο κοπτήρα (άξονας Α) |
0~600 στροφές ανά λεπτό |
0~600 στροφές ανά λεπτό |
| Τεχνικό μοντέλο κινητήρα κεφαλής χαρακτικής ονομαστική ταχύτητα |
D85
24000 στροφές ανά λεπτό
|
D85
24000 στροφές ανά λεπτό
|
| Κινητήρας αντλίας ψύξης |
ΑΒ25-90W |
ΑΒ25-120W |
| Σύστημα ελέγχου |
Siemens 808D |
Siemens 808D |
| Δυναμικότητα ονομαστικής ισχύος σεροκινητήρα |
Άξονας Χ 1,75kw |
Άξονας Χ 1,75kw |
| Άξονας Y 2,5 kW |
Άξονας Y 2,5 kW |
| Άξονας Z 1,75kw |
Άξονας Z 1,75kw |
| Άξονας 3,5 kW |
Άξονας 3,5 kW |
| Ελάχιστο ποσό προγραμματισμού |
0.001mm |
0.001mm |
| Σχήμα Chuck |
Τέσσερα νύχια 400 χιλιοστά |
Τέσσερα νύχια 400 χιλιοστά |

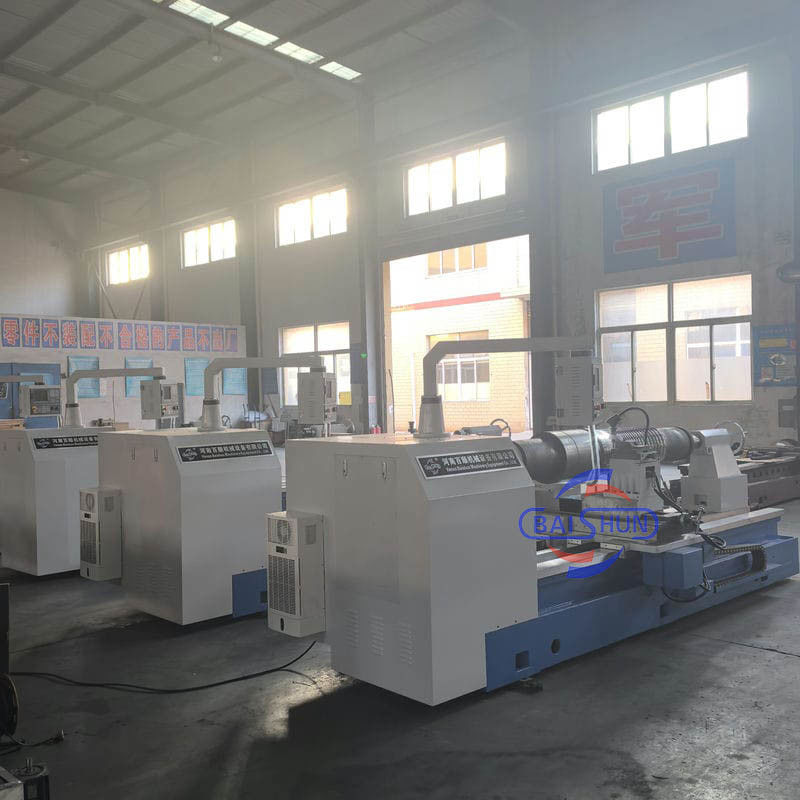

Περισσότερες φωτογραφίες μηχανής:
