Το XK-500KZ υψηλής ακρίβειας βαρύ φορτίο CNC φρέινινγκ έχει τα πλεονεκτήματα υψηλού βαθμού αυτοματοποίησης, υψηλής ακρίβειας επεξεργασίας, υψηλής απόδοσης κοπής, ασφαλούς και αξιόπιστης λειτουργίας κλπ.Η μηχανή εργαλείου μπορεί να ολοκληρώσει το άλεμαΗ μηχανή είναι σχεδιασμένη με τρεις παράλληλες γραμμές καθοδήγησης.Το πλάτος του κρεβατιού πρέπει να φτάνει τα 910 mm και το πλάτος της σέλας είναι 810 mm, η οποία διασφαλίζει ότι το εργαλειομηχανείο έχει επαρκή ακαμψία και αντοχή σε δονήσεις στο σύνολό του,ώστε να είναι κατάλληλο για το άλεμα δαχτυλιδιών κυλίνδρων υψηλής σκληρότητας από καρβίδιο βολφραμίου και κυλίνδρων χάλυβα υψηλής ταχύτητας και κυλίνδρων σύνθετων υλών. The longitudinal movement of the large slide of the machine tool is equipped with a locking mechanism to ensure that there is no waste groove caused by center offset when processing high-hardness rollers or performing large cuttingΤο σώμα της φρεναρίστας με το ιπτάμενο κοπτήρα και το σώμα της φρεναρίστας με την κλίση τοποθετούνται σε σχέση το ένα με το άλλο και τα δύο δεν παρεμβαίνουν το ένα στο άλλο.
Το μηχάνημα εργαλείου υιοθετεί σύστημα ελέγχου μεταφοράς με στροφή σφαιρίδας σε διαμήκη και εγκάρσια κατεύθυνση.ένας μηχανισμός χειροκίνητης ρύθμισης εργαλείου είναι εγκατεστημένος στην εγκάρσια κατεύθυνση για τη βελτίωση της απόδοσης ρύθμισης εργαλείου.
Ο έλεγχος υιοθετεί σύστημα ελέγχου SINUMERIK808D, πλήρη έγχρωμη οθόνη LCD, και μπορεί να συνειδητοποιήσει οποιαδήποτε τετραάξια σύνδεση.
Βασικά χαρακτηριστικά:
1. Σκίτσα (λειτουργία βάσης)
Η μηχανή CNC μπορεί να διαχωρίσει πλευρά για την παραμορφωμένη μπάρα χάλυβα με όλα τα πρότυπα.
Άξονας Χ: τροφοδοσία εργαλείου με εγκοπή προς τα εμπρός ή προς τα πίσω
Άξονας Y: στροφή κυλίνδρου με φθαρμένο εργαλείο
Άξονας Z: εργαλείο διαχωρισμού που περιστρέφεται στην επίπεδη επιφάνεια με κίνηση ταχυτήτων
Ένας άξονας: το εργαλείο διαχωρισμού κινείται από αριστερά προς τα δεξιά.
2Σημείωση (βασική λειτουργία)
Η μηχανή CNC μπορεί να σημειώνει στην επιφάνεια του ρολ.
Σημείωση cutter τροφοδοσία προς τα εμπρός ή πίσω, και να μετακινηθεί από αριστερά προς τα δεξιά
Άξονας Χ: τροφοδοσία εργαλείου διαχωρισμού προς τα εμπρός ή προς τα πίσω.
Άξονας Y: στροφή κυλίνδρου με φθαρμένο εργαλείο
Ένας άξονας: το εργαλείο διαχωρισμού μετακινούνται από αριστερά προς τα δεξιά
Άξονας S: υψηλή ταχύτητα περιστροφής του σπινδέλου του κοπτήρα σήμανσης
Τεχνική προδιαγραφή
| Προδιαγραφές |
WXK-500C |
WXK-500K |
| Μέγιστη διάμετρος του επεξεργασμένου ρολ |
500 χιλιοστά |
500 χιλιοστά |
| Διάμετρος ελάχιστο |
50 χιλιοστά |
50 χιλιοστά |
| Μέγιστο μήκος του επεξεργασμένου κυλίνδρου |
2500 χιλιοστά |
2500 χιλιοστά |
| Μέγιστο μήκος της επεξεργασμένης επιφάνειας κυλίνδρου |
1800 χιλιοστά |
1800 χιλιοστά |
| Προδιαγραφές της επεξεργασμένης αυλακώδους αυλακώδους |
Φ 6 ~ 50 |
Φ 6 ~ 50 |
| Στροφή Β της επεξεργασμένης αυλίας ημισέληνου |
Οποιαδήποτε |
/ |
| Πηδήξτε με το βήμα του πλάσματος |
Οποιαδήποτε |
/ |
| Ταχύτητα εγκάρσιας κίνησης (άξονας Χ) |
0~6000mm/min |
/ |
| Ταχύτητα περιστροφής του εργαλείου (άξονας Y) |
0~30 στροφές ανά λεπτό |
0~30 στροφές ανά λεπτό |
| Ταχύτητα άλεσης με πεταμένο κοπτήρα (άξονας Α) |
0~600 στροφές ανά λεπτό |
0~600 στροφές ανά λεπτό |
| Τεχνικό μοντέλο κινητήρα κεφαλής χαρακτικής ονομαστική ταχύτητα |
D85
24000 στροφές ανά λεπτό
|
D85
24000 στροφές ανά λεπτό
|
| Κινητήρας αντλίας ψύξης |
ΑΒ25-90W |
ΑΒ25-120W |
| Σύστημα ελέγχου |
Siemens 808D |
Siemens 808D |
| Δυναμικότητα ονομαστικής ισχύος σεροκινητήρα |
Άξονας Χ 1,75kw |
Άξονας Χ 1,75kw |
| Άξονας Y 2,5 kW |
Άξονας Y 2,5 kW |
| Άξονας Z 1,75kw |
Άξονας Z 1,75kw |
| Άξονας 3,5 kW |
Άξονας 3,5 kW |
| Ελάχιστο ποσό προγραμματισμού |
0.001mm |
0.001mm |
| Σχήμα Chuck |
Τέσσερα νύχια 400 χιλιοστά |
Τέσσερα νύχια 400 χιλιοστά |

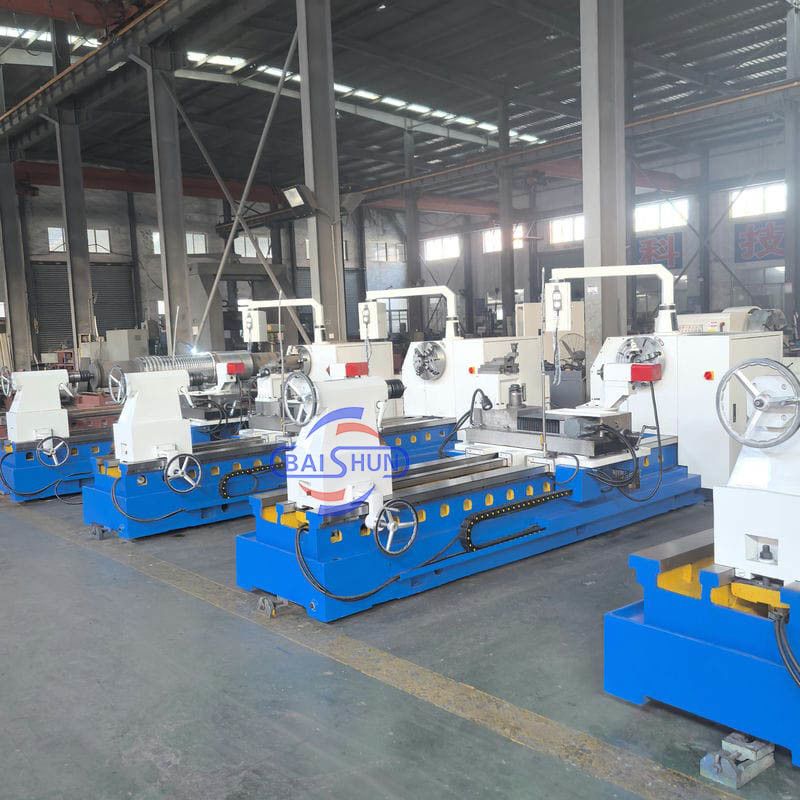

Περισσότερες φωτογραφίες μηχανής:
Πλεονεκτήματα
Μπορούμε να παρέχουμε 7x24 ώρες online υπηρεσία προ πώλησης, μηχανικός υπηρεσία παρακολούθησης παραγγελιών, και υπηρεσία λειτουργίας παράδοσης εφοδιαστικών, και επίσης μπορούμε να παρέχουμε υπηρεσίες εγκατάστασης.με εμπειρία άνω των 15 ετών σε διάφορες αγορές, μπορούμε να βοηθήσουμε τους πελάτες να ολοκληρώσουν με επιτυχία μια σειρά από υπηρεσίες από την αγορά των αγαθών μέχρι την τελωνειακή είσπραξη, εξοικονομώντας έτσι χρόνο και μειώνοντας επίσης το κόστος των πελατών σε όλες τις πτυχές.
Το πλεονέκτημα μας:
1: Με πιστοποίηση CE, ISO.
2Πλήρης παρακολούθηση της παραγωγής.
3Οι επαγγελματίες μηχανικοί μπορούν να εγγυηθούν την υψηλότερη ποιότητα.
4: Περισσότεροι προμηθευτές ως εναλλακτικές λύσεις, εγγυώνται την χαμηλότερη και ανταγωνιστική τιμή.
5: Πωλήσεις fstaff με περισσότερα από 10 χρόνια εμπειρίας, θα απαντήσει προ πωλήσεων και μετά τις πωλήσεις ερωτήσεις σας.
6: Η παραγωγή OEM είναι διαθέσιμη, για την κάλυψη των αναγκών των πελατών
7. Λιγός MOQ (1 μονάδα) είναι διαθέσιμο.
824ωρη τεχνική υποστήριξη.
Εποχή εγγύησης:
Κατά τη διάρκεια της περιόδου εγγύησης (ένα έτος), εάν έχετε κάποια κομμάτια σπασμένα λόγω προβλήματος ποιότητας, θα σας τα προμηθεύσουμε δωρεάν με express.
Εκτός της περιόδου εγγύησης, αν έχετε οποιαδήποτε ερώτηση, μπορείτε να επικοινωνήσετε μαζί μας, θα σας παρέχουμε την καλύτερη υπηρεσία μας όπως συνήθως.
1- Τεχνική υποστήριξη σε απευθείας σύνδεση
2- Υπηρεσία τεχνικών αρχείων.
3Παρέχεται βίντεο λειτουργίας μηχανής.
4Παρέχεται υπηρεσία κατάρτισης επί τόπου.
5- Υπηρεσία αντικατάστασης και επισκευής ανταλλακτικών.
6Όλες οι ερωτήσεις θα απαντηθούν μέσα σε 24 ώρες.
