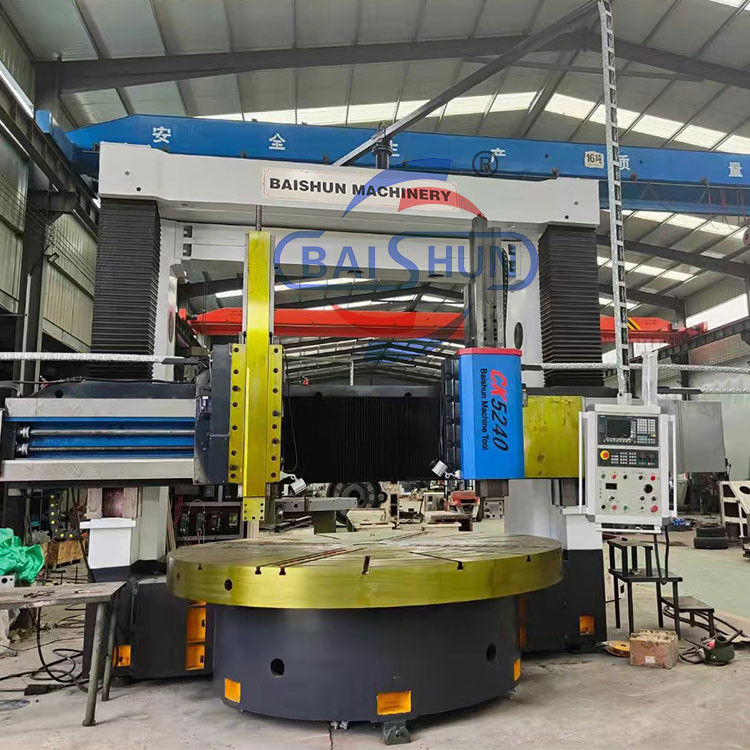

Μηχανή κάθετης στρογγυλοποίησης CNC διπλής στήλης μεγάλης διαμέτρου, διπλού ατράκτου

Η κάθετη μηχανή τόρνου CNC μας είναι ειδικά σχεδιασμένη για βαριά μεταλλουργική κατεργασία και τεμάχια μεγάλης διαμέτρου.
Χρησιμοποιείται ευρέως στην κατεργασία φλαντζών, δακτυλίων ρουλεμάν, βαλβίδων και άλλων βιομηχανικών εξαρτημάτων.
Με άκαμπτη δομή διπλής στήλης και προηγμένο σύστημα CNC, η μηχανή εξασφαλίζει υψηλή ακρίβεια, σταθερότητα και αποδοτικότητα.

Ο κάθετος τόρνος διπλής στήλης είναι ένας προηγμένος εξοπλισμός με την ενσωμάτωση μηχανο-ηλεκτρο-υδραυλικών συστημάτων, απορροφώντας τη νέα φιλοσοφία σχεδιασμού και την τεχνολογία κατασκευής. Υιοθετεί τη μέθοδο βελτιστοποίησης σχεδιασμού CAD, εξοπλίζεται με προηγμένα λειτουργικά εξαρτήματα στην εγχώρια και διεθνή αγορά. Δομικά, επιτυγχάνει ισχυρή αντοχή, υψηλή δυναμική και στατική ακαμψία, υψηλή ακρίβεια, βαριά φόρτιση, υψηλή αποδοτικότητα, μεγάλη διάρκεια ζωής, ασφαλή και αξιόπιστη κίνηση. Οι κύριες τεχνικές προδιαγραφές κάθε εξαρτήματος της μηχανής συμμορφώνονται με τα σχετικά εθνικά πρότυπα.

Η μηχανή διαθέτει βάση τραπεζιού εργασίας, τραπέζι εργασίας, κύριο κιβώτιο μετάδοσης, πλαίσιο πύλης, δοκό, στήριγμα εργαλείου εμβόλου, κιβώτιο τροφοδοσίας, ηλεκτρικό σύστημα, σταθμό λειτουργίας, υδραυλικό σύστημα, συσκευή προστασίας και ούτω καθεξής.

Τραπέζι εργασίας:

Το τραπέζι εργασίας αποτελείται από τη βάση του τραπεζιού εργασίας, το τραπέζι εργασίας, τα εξαρτήματα του ατράκτου και τη συσκευή μετάδοσης. Είναι κατασκευασμένο από χυτοσίδηρο, χρησιμοποιώντας χυτοσίδηρο υψηλής αντοχής χαμηλής τάσης, ο οποίος εξασφαλίζει επαρκή ακαμψία, αντοχή και θερμική σταθερότητα. Το ρουλεμάν του ατράκτου του τραπεζιού εργασίας υιοθετεί ρουλεμάν κυλινδρικών κυλίνδρων διπλής σειράς υψηλής ακρίβειας, εγγυώμενο ακριβή περιστροφή και μεγάλη διάρκεια λειτουργίας.

Κύρια μετάδοση:

Η μηχανή χρησιμοποιεί ένα σύστημα κάθετης μετάδοσης άξονα ως κύρια κίνηση. Χρησιμοποιεί έναν κινητήρα AC servo για την κίνηση του ατράκτου. Το κιβώτιο ταχυτήτων επιτρέπει μηχανικές μετατροπές δύο ταχυτήτων με την αλλαγή του κυλίνδρου, επιτρέποντας στο τραπέζι εργασίας να επιτύχει ρύθμιση ταχύτητας χωρίς βήματα εντός του εύρους 0,63-63 σ.α.λ.
