Μηχανή κάθετου τόρνου CNC διπλής ατράκτου για σώματα βαλβίδων και εξαρτήματα αντλιών

Name: Μηχανή κάθετου τόρνου CNC διπλής ατράκτου για σώματα βαλβίδων και εξαρτήματα αντλιών
Brand: Henan Baishun Machinery Equipment Co., Ltd.
SKU: CK5235
Price: 96,300.00 USD
Availability: InStock

Λεπτομέρειες προϊόντων

Τόπος καταγωγής: Henan, Κίνα

Μάρκα: BAISHUN MACHINERY

Πιστοποίηση: CE/ISO9001

Αριθμό μοντέλου: CK5235

Έγγραφο: Βιβλίο του προϊόντος PDF

Όροι πληρωμής & ναυτιλίας

Ποσότητα παραγγελίας min: 1 Σετ

Τιμή: negotiable

Συσκευασία λεπτομέρειες: 1. Έξω θα συσκευάσουμε το προϊόν με πλαστικό για να αποφευχθεί το υγρό.
2. Έξω από το CNC κάθετο

Χρόνος παράδοσης: 30-35 εργάσιμες ημέρες

Όροι πληρωμής: L/C,T/T,Western Union

Δυνατότητα προσφοράς: 20 σετ/σετ ανά μήνα

Πάρτε την καλύτερη τιμή

Λεπτομέρειες προϊόντων

Περιγραφή του προϊόντος

Επισημαίνω:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                Κάθετος τόρνος CNC διπλής ατράκτου, Κάθετος τόρνος για σώματα βαλβίδων, Μηχανή τόρνου CNC για εξαρτήματα αντλιών


Μέγιστο μήκος του εργασιακού υλικού (mm):	3500	Μέγ. Ταχύτητα ατράκτου (rpm):	50 στροφές ανά λεπτό
Ικανότητα μηχανικής κατεργασίας:	Μεσαίου καθήκοντος	Στρίψιμο σπινδέλου ((mm):	130
πλάτος του κρεβατιού (mm):	250 χλστ	Ισχύς κινητήρα ατράκτου (KW):	30
Αριθμός σπινδάλων:	Δίδυμο	Μέγ. Μήκος περιστροφής (mm):	3500
Αριθμός Άξονες:	2	Ταξίδι (Άξονας X) (mm):	750 χιλ.
Ταξίδι (Άξονας Z) (mm):	1800 χιλ.	Ακρίβεια τοποθέτησης (mm):	±0.005
Επαναληψιμότητα (X/Y/Z) (mm):	±0.005	Διάσταση (lwh):	395063004350mm
βάρος (kg):	35000	Μέγιστο βάρος του εργαλείου::	8000 κιλά

Μέγιστο μήκος του εργασιακού υλικού (mm):	3500
Μέγ. Ταχύτητα ατράκτου (rpm):	50 στροφές ανά λεπτό
Ικανότητα μηχανικής κατεργασίας:	Μεσαίου καθήκοντος
Στρίψιμο σπινδέλου ((mm):	130
πλάτος του κρεβατιού (mm):	250 χλστ
Ισχύς κινητήρα ατράκτου (KW):	30
Αριθμός σπινδάλων:	Δίδυμο
Μέγ. Μήκος περιστροφής (mm):	3500
Αριθμός Άξονες:	2
Ταξίδι (Άξονας X) (mm):	750 χιλ.
Ταξίδι (Άξονας Z) (mm):	1800 χιλ.
Ακρίβεια τοποθέτησης (mm):	±0.005
Επαναληψιμότητα (X/Y/Z) (mm):	±0.005
Διάσταση (lwh):	395063004350mm
βάρος (kg):	35000
Μέγιστο βάρος του εργαλείου::	8000 κιλά

Μηχανή κάθετου τόρνου CNC διπλής ατράκτου για σώματα βαλβίδων και εξαρτήματα αντλιών

Μηχανή κάθετου τόρνου CNC διπλής ατράκτου για σώματα βαλβίδων και εξαρτήματα αντλιών

Αυτή η μηχανή κάθετου τόρνου CNC διπλής ατράκτου είναι ειδικά σχεδιασμένη για την αποτελεσματική κατεργασία σωμάτων βαλβίδων και εξαρτημάτων αντλιών.
Με τη διαμόρφωση διπλής ατράκτου, βελτιώνει σημαντικά την παραγωγικότητα και διασφαλίζει υψηλή ακρίβεια για βιομηχανικές εφαρμογές επεξεργασίας μετάλλων.

Τραπέζι εργασίας:

Το τραπέζι εργασίας αποτελείται από τη βάση του τραπεζιού εργασίας, το τραπέζι εργασίας, τα εξαρτήματα της ατράκτου και τη συσκευή μετάδοσης. Είναι κατασκευασμένο από χυτοσίδηρο, χρησιμοποιώντας χυτοσίδηρο υψηλής αντοχής χαμηλής τάσης, ο οποίος εξασφαλίζει επαρκή ακαμψία, αντοχή και θερμική σταθερότητα. Το ρουλεμάν της ατράκτου του τραπεζιού εργασίας υιοθετεί ρουλεμάν κυλινδρικών κυλίνδρων μικρού μήκους υψηλής ακρίβειας, εγγυώμενα ακριβή περιστροφή και μεγάλη διάρκεια ζωής.

Κύρια μετάδοση:

Η μηχανή χρησιμοποιεί ένα σύστημα μετάδοσης κάθετου άξονα ως κύριο σύστημα κίνησης. Χρησιμοποιεί κινητήρα AC servo για την κίνηση της ατράκτου. Το κιβώτιο ταχυτήτων επιτρέπει μηχανικές μετατροπές δύο ταχυτήτων μετατοπίζοντας τον κύλινδρο, επιτρέποντας στο τραπέζι εργασίας να επιτύχει ρύθμιση ταχύτητας χωρίς βήματα εντός του εύρους 0,63-63 σ.α.λ.

Παράμετρος μηχανής

Προδιαγραφές	Μονάδα	CK5225	CK5231	CK5240Q	CK5240
Μέγιστη διάμετρος περιστροφής	mm	2500	3150	4000	4000
Μέγιστο ύψος τεμαχίου εργασίας	mm	1600/2000/2500	1600/2000/2500	1600/2000/2500	1600/2000/2500
Μέγιστο βάρος τεμαχίου εργασίας	T	10/20	10/20	10/20	32
Διάμετρος τραπεζιού εργασίας	mm	2250	2830	2830/3150	3200/3600
Εύρος ταχυτήτων τραπεζιού	σ.α.λ.	2-63	2-63	2-63	2-63
Βήματα		16	16	16	16
Μέγιστη ροπή τραπεζιού εργασίας	KN.m	63	63	63	100
Ταχεία κίνηση κεφαλής οδηγού	mm/min	4000	4000	4000	4000
Κάθετη διαδρομή εμβόλου δεξιάς κεφαλής οδηγού	Kn	35	35	35	40
Κάθετη διαδρομή εμβόλου αριστερής κεφαλής οδηγού	kn	30	30	30	30
Εύρος δύναμης κοπής δεξιάς κεφαλής οδηγού	mm/min	1-50	1-50	1-50	1-50
Εύρος δύναμης κοπής δεξιάς κεφαλής οδηγού	mm/min	0.1-1000	0.1-1000	0.1-1000	0.1-1000
Διαδρομή βραχίονα	mm	1000	1000	1000	1250
Τμήμα βραχίονα	mm	255×200	255×200	255×200	240×240
Περιστροφή αριστερής και δεξιάς κεφαλής οδηγού	°	±30°	±30°	±30°	±30°
Τμήμα εργαλείου	mm	40×50	40×50	40×50	50×50
Ισχύς κύριου κινητήρα	Kw	55	55	55	75
Συνολικές διαστάσεις	cm	569×470×480/520	605×440×493/533	690×510×480/520	690×510×480/520

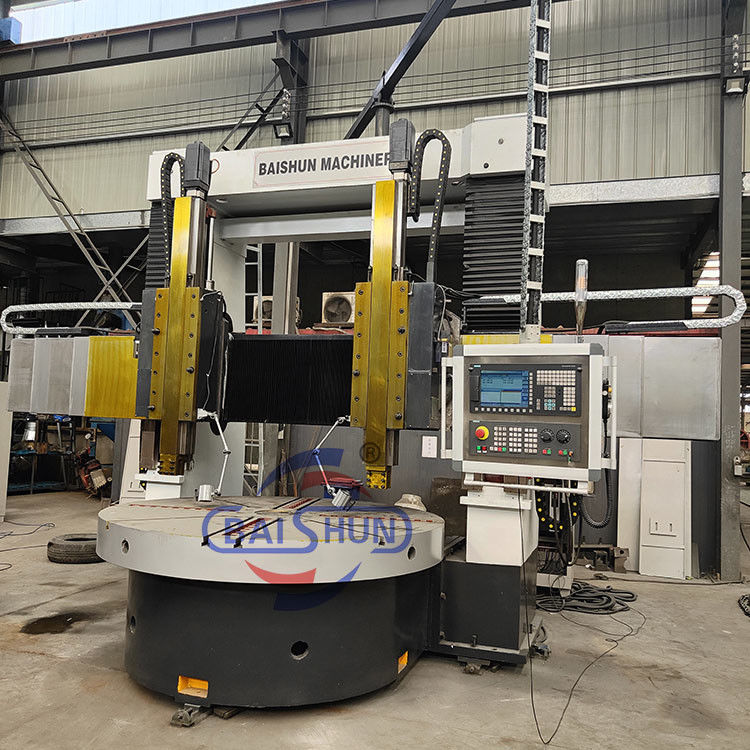

Φωτογραφίες προϊόντων

Είμαστε κατασκευαστής τόρνων απευθείας πωλήσεων, όχι εμπορική εταιρεία,
που σημαίνει ότι μπορούμε να σας προσφέρουμε τις καλύτερες τιμές.

Καλώς ήρθατε επικοινωνήστε μαζί μας:)
Τηλ/Whatsapp:+86 18003851898 (Miss Dora)
