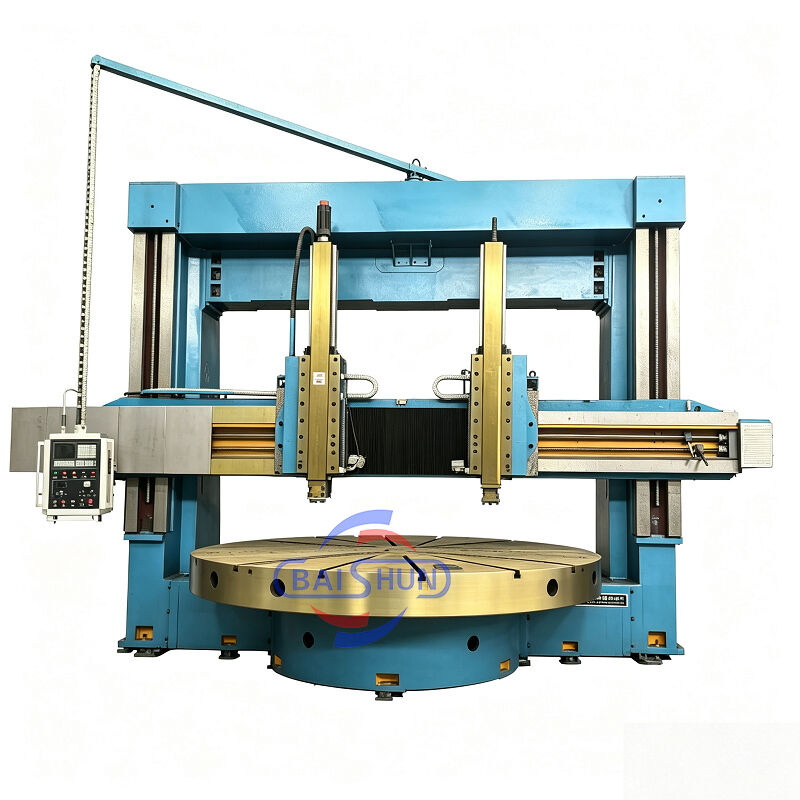

Ο διπλός κατακόρυφος τόρνος είναι ένα υπερσύγχρονο μηχάνημα που συνδυάζει μηχανικά, ηλεκτρικά και υδραυλικά εξαρτήματα. Ενσωματώνει σύγχρονες αρχές σχεδιασμού και τεχνικές κατασκευής, αξιοποιώντας τη βελτιστοποίηση CAD και εξαρτήματα τελευταίας τεχνολογίας από εγχώριες και διεθνείς πηγές. Το μηχάνημα διαθέτει στιβαρή δομή, προσφέροντας εξαιρετική αντοχή, υψηλή στατική και δυναμική ακαμψία, ακριβείς δυνατότητες κατεργασίας, ικανότητα βαρέως φορτίου, αποδοτικότητα, ανθεκτικότητα και αξιόπιστη λειτουργία. Όλες οι κύριες τεχνικές προδιαγραφές των εξαρτημάτων του μηχανήματος συμμορφώνονται με τα εθνικά πρότυπα.

Τραπέζι εργασίας

Το τραπέζι εργασίας αποτελείται από βάση τραπεζιού εργασίας, τραπέζι εργασίας, εξαρτήματα ατράκτου και διάταξη μετάδοσης. Το τραπέζι εργασίας και η βάση του τραπεζιού εργασίας είναι ολόκληρη χυτοσιδηρή δομή, υιοθετώντας χυτοσίδηρο υψηλής αντοχής χαμηλής τάσης, ο οποίος έχει επαρκή ακαμψία, αντοχή και θερμική σταθερότητα. Το ρουλεμάν ατράκτου του τραπεζιού εργασίας υιοθετεί ρουλεμάν κυλινδρικών κυλίνδρων διπλής σειράς υψηλής ακρίβειας. Μπορεί να εξασφαλίσει την περιστροφή υψηλής ακρίβειας του τραπεζιού εργασίας και μεγάλη διάρκεια ζωής.

Κύρια μετάδοση

Το κύριο σύστημα μετάδοσης του μηχανήματος είναι μετάδοση κατακόρυφου άξονα. Υιοθετεί κινητήρα AC σερβοκινητήρα ατράκτου για την κίνηση. Το κιβώτιο ταχυτήτων επιτυγχάνει μηχανική μετατροπή δύο ταχυτήτων μέσω του κυλίνδρου αλλαγής που ωθεί το γρανάζι αλλαγής, έτσι ώστε το τραπέζι εργασίας να μπορεί να ρυθμίζει την ταχύτητα χωρίς βήματα εντός 0,63-63 σ.α.λ.

Πλαίσιο πύλης

Αποτελείται από αριστερή και δεξιά κατακόρυφη στήλη και συνδετική δοκό. Η πύλη και η βάση του τραπεζιού εργασίας σχηματίζουν τη σφραγισμένη δομή. Στο άνω μέρος της πύλης, υπάρχει αριστερό και δεξί κουτί ανύψωσης, που κινείται από AC κινητήρα διπλού άξονα. Μέσω ζεύγους γραναζιών, ζεύγους κοχλία και γραναζιού και διπλών κοχλιών, η δοκός κινείται κατακόρυφα κατά μήκος της ράγας οδήγησης της αριστερής και δεξιάς στήλης.

Δοκός

Η δοκός υιοθετεί χυτοσίδηρο υψηλής αντοχής και χαμηλής τάσης με επαρκή ακαμψία και αντοχή, ώστε να διασφαλίζεται η ακρίβεια του μηχανήματος για μακροχρόνια διατήρηση και σταθερότητα. Η δοκός βρίσκεται μπροστά από την κατακόρυφη στήλη και κινείται κατακόρυφα κατά μήκος της ράγας οδήγησης της κατακόρυφης στήλης. Στο πίσω μέρος της δοκού, υπάρχουν 4 υδραυλικά σημεία σύσφιξης. Και στις δύο πλευρές της δοκού, υπάρχουν κουτιά τροφοδοσίας για τη βάση του εργαλείου.
