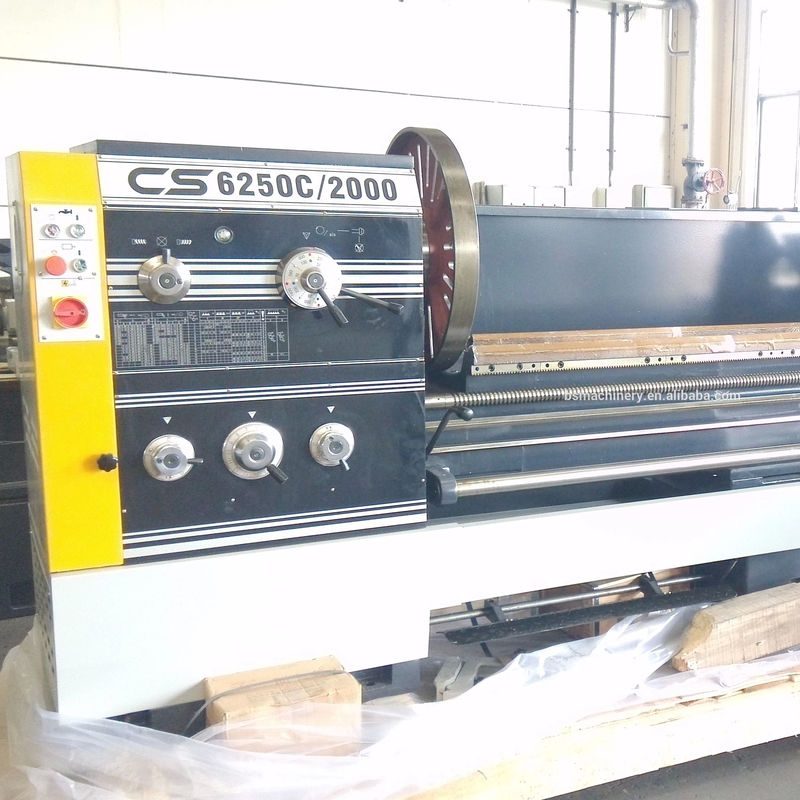

CQ6180C Μηχανή οριζόντιου στρογγυλομηχανήματος με πιστοποιητικό CE

Ειδικές προδιαγραφές

CS6150C CS6250C

ΚΑΤΑΙΡΙΑ ΚΑΤΑΙΡΗ

CQ6180C CQ6280C

Δυναμικότητα

Γύρνα στο κρεβάτι.

500 χιλιοστά

660 χιλιοστά

800 χιλιοστά

Κουνούνται πάνω από το διασταυρούμενο διαδρόμιο

300 χιλιοστά

420 χιλιοστά

560 mm

Μέγιστη διάμετρος περιστροφής

300 χιλιοστά

400 χιλιοστά

540 χιλιοστά

Κουνήσου στο κενό.

710 χιλιοστά

830 χιλιοστά

1000 χιλιοστά

Διάστημα στο κενό

240 χιλιοστά

240 χιλιοστά

240 χιλιοστά

Μέγιστο μήκος των εργασιακών μερών

1000/1500/2000/3000 χιλιοστά

2000/3000mm

Ευρύτητα οδήγησης

390 χιλιοστά

390 χιλιοστά

390 χιλιοστά

Κεφαλαιοπαραγωγή

Πύργος σπινθήρα

ISO 702/II αριθ. 8 Καμπόκι

Στρίψιμο σπινθήρα

φ105mm

φ105mm

φ105mm

Στρίψιμο του σπινδέλου

φ113mm,1:20

φ113mm,1:20

φ113mm,1:20

Πεδίο ταχυτήτων σπινθήρων

36-1600 στροφές ανά λεπτό, 12 βήματα

36-1600 στροφές ανά λεπτό, 12 βήματα

36-1400 στροφές ανά λεπτό, 12 βήματα

Μέγιστη ισχύς ροπής σφαιριδίου

1200N.m

1200N.m

1200N.m

Τρόφιμα και Νήματα

Μέγιστη διαδρομή της σύνθετης ανάπαυσης

145 χιλιοστά

145 χιλιοστά

145 χιλιοστά

Μέγιστη διαδρομή της διασταυρούμενης διαφάνειας

320 χιλιοστά

310 χιλιοστά

320 χιλιοστά

Στρίψιμο οπτικής γραμμής

12 χιλιοστά

12 mm ή 2TPI

12 mm ή 2TPI

Τμήμα εργαλείου

25x25 χιλιοστά

25x25 χιλιοστά

25x25 χιλιοστά

Διαμήκη ταχεία ταχύτητα κίνησης

4..5mm/min

4.5mm ((15ft) /Min,50Hz·5.4mm (18ft) /Min,60Hz

Διατομή ταχεία ταχύτητα κίνησης

1..9mm/min

1.9mm(6.37ft) /Min,50Hz; 2.3mm(7.67ft) /Min,60Hz

Περιοχή διαμήκης τροφοδοσίας

65 είδη,0.063-2.52mm/επαναφορά

Περιοχή διασταυρούμενων τροφοδοσιών

65 είδη,0.027-1,07 mm/επαναφορά

Μετρικό εύρος πεδίων

22 είδη, 1-14mm

22 είδη, 1-14mm

22 είδη, 1-14mm

Το εύρος των ιντσών

25 είδη, 28-2TPI

25 είδη, 28-2TPI

25 είδη, 28-2TPI

Πεδίο πεδίων μονάδας

18 είδη, 0,5-7mm

18 είδη, 0,5-7mm

18 είδη, 0,5-7mm

Διαμετρική περιοχή νήματος

24 είδη, 56-4DP

24 είδη, 56-4DP

24 είδη, 56-4DP

Αποθέματα ουράς

Διάγραμμα του μανδύα

φ75mm

φ75mm

φ75mm

Σπονδυλικός κώδικας Μορς για το μανίκι της ουράς

ΜΤ5

ΜΤ5

ΜΤ5

Μετακίνηση του μανδύα της ουράς

150 χιλιοστά

150 χιλιοστά

150 χιλιοστά

Διασταύρωση

± 15 mm

± 15 mm

± 15 mm

Μαρόρ

Δύναμη του κύριου κινητήρα

7.5KW(10HP),3PH,1450rpm/50Hz; 1750rpm/60Hz

Δύναμη κινητήρα ταχείας κίνησης

250W ((1/3HP),3PH

250W ((1/3HP),3PH

370w

Αντλία ψύξης ισχύος

120W ((1/6HP),3PH

Διαθέσιμη τάση/κύκλος

380V/50Hz/3Ph)

220V,380V,420V/50Hz,60Hz

Συνολική διάσταση (LxWxH) cm

268/313/363/463x100x134

268/313/363/463x100x127

356/456x134x149

Μέγεθος συσκευασίας (LxWxH) cm

280/330/380/480x115x188

280/330/380/480x115x188

380/480x130x188

Καθαρό βάρος kg

2100/2300/2500/2900

2200/2400/2600/3000

3000/3200
